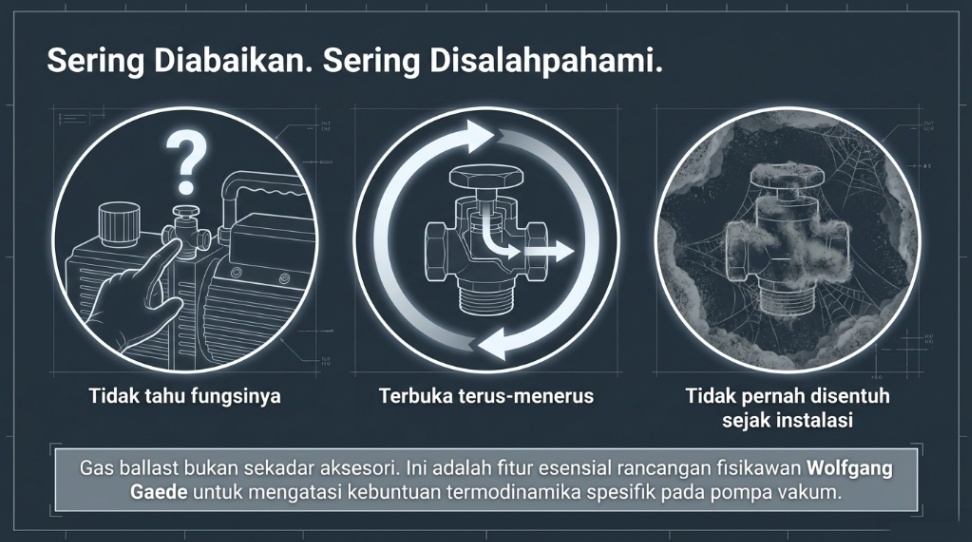

Di banyak vacuum pump jenis rotary vane, ada sebuah katup kecil yang sering kali diabaikan, bahkan oleh operator yang sudah bertahun-tahun menggunakan mesin yang sama. Katup itu adalah gas ballast.
Sebagian operator mengetahui keberadaannya tetapi tidak yakin kapan harus menggunakannya. Sebagian lain membiarkannya terbuka sepanjang waktu tanpa memahami konsekuensinya. Dan tidak sedikit yang sama sekali belum pernah menyentuhnya sejak pompa pertama kali dipasang.
Gas ballast bukan fitur dekoratif. Ia dirancang oleh pabrikan untuk mengatasi masalah teknis yang sangat spesifik, dan ketika digunakan dengan benar, ia bisa memperpanjang umur oli dan melindungi komponen internal pompa secara signifikan. Ketika diabaikan pada situasi yang membutuhkannya, kerusakan terjadi secara diam-diam hingga oli terkontaminasi parah dan pompa kehilangan performa.
Gas ballast adalah mekanisme yang memperkenalkan sejumlah kecil udara segar ke dalam ruang kompresi vacuum pump selama siklus operasionalnya. Udara ini masuk melalui katup gas ballast yang bisa dibuka atau ditutup oleh operator sesuai kebutuhan proses.
Konsep ini pertama kali dikembangkan oleh Wolfgang Gaede, fisikawan Jerman yang juga meletakkan dasar-dasar prinsip kerja rotary vane pump. Gaede menyadari bahwa pompa yang digunakan untuk memproses gas yang mengandung uap, terutama uap air, menghadapi masalah yang tidak bisa diselesaikan hanya dengan perbaikan mekanis. Masalahnya ada pada sifat termodinamika uap itu sendiri, dan gas ballast adalah solusi elegan yang ia rancang untuk mengatasinya.
Penting untuk dipahami bahwa gas ballast bukan aksesori tambahan atau fitur opsional. Ini adalah bagian pentingdari desain rotary vane pump yang sengaja disertakan oleh pabrikan untuk kondisi operasional tertentu.
Baca Juga : Mechanical Seal pada Vacuum Pump: Fungsi, Tanda Kerusakan, dan Cara Merawatnya
Untuk memahami mengapa gas ballast diperlukan, perlu dipahami terlebih dahulu apa yang terjadi di dalam pompa ketika ia memproses gas yang mengandung uap.

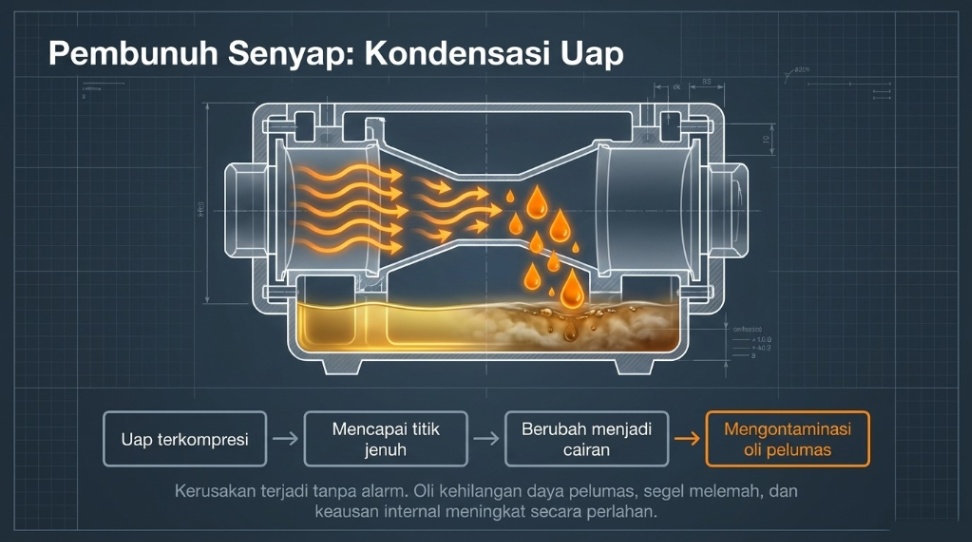

Ketika vacuum pump menarik gas yang bercampur dengan uap air atau uap solvent, campuran gas dan uap ini masuk ke dalam ruang kompresi. Di dalam ruang kompresi, volume gas diperkecil secara bertahap, inilah proses kompresi yang menghasilkan perbedaan tekanan yang mendorong gas keluar melalui katup outlet.
Masalahnya ketika campuran gas dan uap dikompresi, tekanan parsial uap di dalam ruang kompresi meningkat. Pada titik tertentu dalam siklus kompresi, tekanan parsial uap mencapai tekanan uap jenuhnya pada suhu operasional pompa, dan uap mulai terkondensasi menjadi cairan sebelum sempat terdorong keluar.
Cairan yang terbentuk ini, bisa berupa air, solvent, atau campuran keduanya, akan bercampur dengan oli pelumas di dalam pompa. Oli yang terkontaminasi kehilangan kemampuan pelumasannya, tidak lagi mampu membentuk segel yang rapat antara vane dan dinding silinder, dan pada akhirnya mempercepat keausan seluruh komponen internal yang bergantung pada kualitas oli.
Yang membuat masalah ini sulit dideteksi adalah sifatnya yang gradual. Tidak ada alarm yang berbunyi ketika kondensasi mulai terjadi. Oli perlahan berubah warna, pompa perlahan kehilangan performa, dan operator baru menyadari ada masalah ketika kondisi sudah cukup parah.
Baca Juga : Vacuum Pump di Laboratorium: Fungsi, Aplikasi, dan Cara Memilih yang Tepat

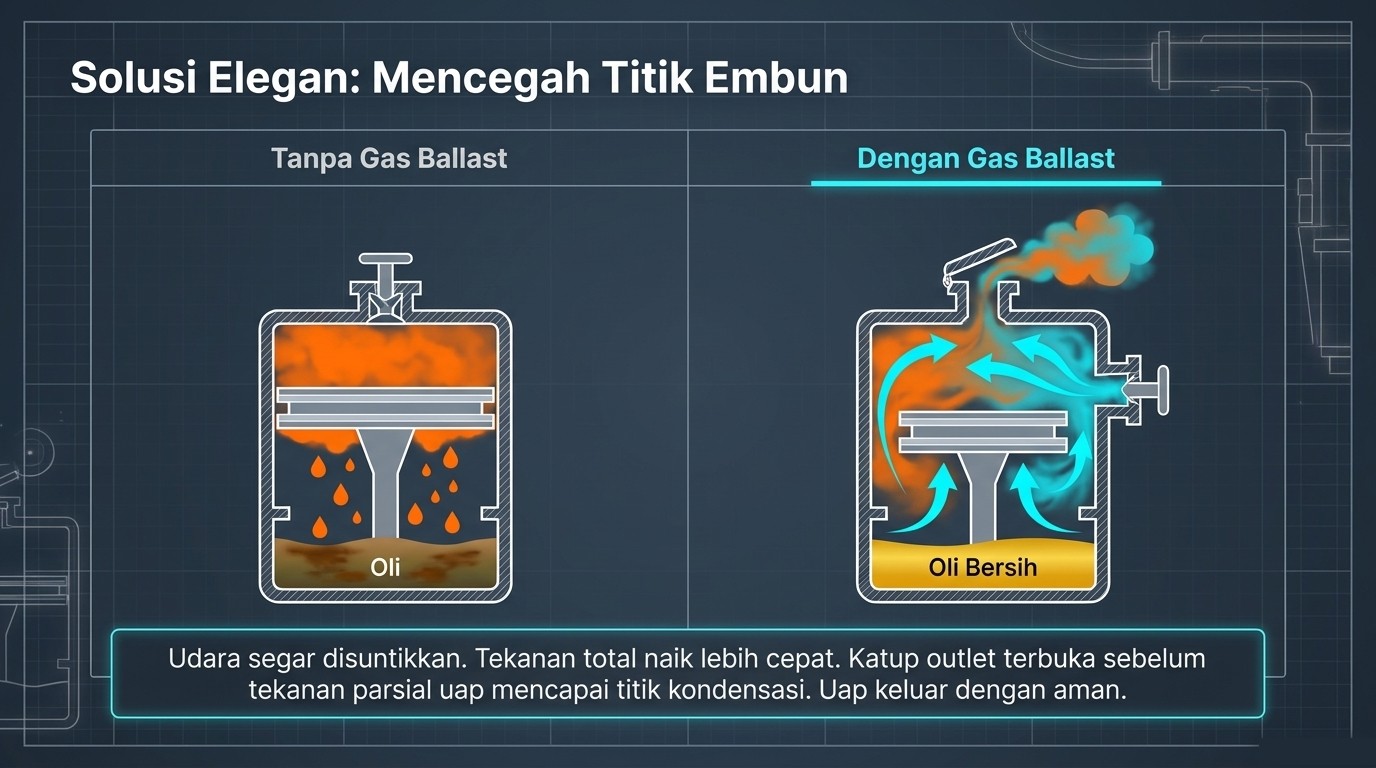

Gas ballast memecahkan masalah kondensasi dengan cara yang sederhana secara konsep namun efektif secara teknis: mencegah uap mencapai titik kondensasinya di dalam ruang kompresi.
Ketika katup gas ballast dibuka, sejumlah kecil udara segar dari atmosfer diperbolehkan masuk ke dalam ruang kompresi pada tahap awal siklus kompresi. Udara tambahan ini menaikkan tekanan total di dalam ruang kompresi lebih cepat dari yang seharusnya terjadi. Akibatnya, katup outlet pompa terbuka lebih awal, sebelum tekanan parsial uap sempat mencapai titik kondensasinya.
Uap yang belum sempat terkondensasi ini kemudian ikut terdorong keluar bersama campuran gas dan udara ballast melalui katup outlet, tetap dalam fase gas. Dengan demikian, tidak ada cairan yang terbentuk di dalam ruang kompresi dan oli tetap bersih dari kontaminasi kondensat.
Ada satu konsekuensi yang perlu dipahami dari mekanisme ini karena udara ballast menaikkan tekanan lebih awal dan membuka katup outlet sebelum kompresi mencapai tingkat maksimalnya, tingkat vakum yang bisa dicapai pompa akan sedikit berkurang saat gas ballast aktif.
Ini adalah trade-off yang wajar dan sudah diperhitungkan dalam desain, perlindungan oli diutamakan pada kondisi yang membutuhkannya, dengan sedikit pengorbanan pada kedalaman vakum maksimum.
Baca Juga : Ketahui Fungsi Plunger Pump Dan Cara Kerjanya

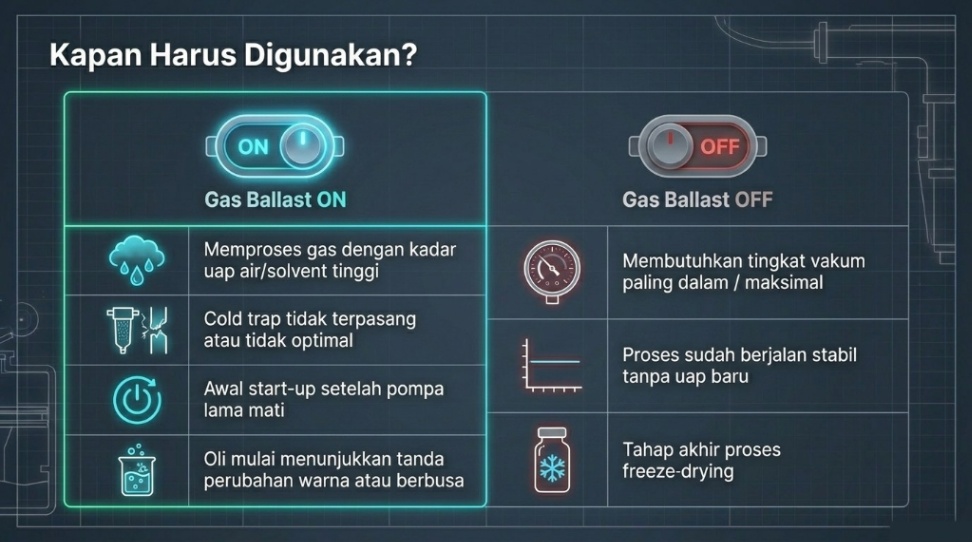

Memahami kapan gas ballast harus diaktifkan, dan kapan sebaiknya dimatikan, adalah kunci penggunaan fitur ini secara optimal.
Gas ballast perlu diaktifkan dalam beberapa kondisi berikut.
Pertama, saat pompa memproses gas yang mengandung kadar uap air atau uap solvent yang signifikan, misalnya pada aplikasi pengeringan, evaporasi, atau proses yang melibatkan sampel berkadar air tinggi.
Kedua, saat cold trap tidak terpasang atau tidak bekerja secara optimal, sehingga uap tidak tertangkap sebelum mencapai pompa.
Ketiga, saat pompa pertama kali dinyalakan setelah periode tidak beroperasi yang cukup lama, kondensasi kelembapan bisa terjadi di dalam pompa selama periode tidak aktif dan gas ballast membantu membersihkannya.
Keempat, saat oli sudah menunjukkan tanda-tanda kontaminasi ringan seperti perubahan warna atau sedikit berbusa, gas ballast bisa digunakan sebagai bagian dari prosedur pembersihan oli sebelum penggantian penuh.
Sebaliknya, gas ballast sebaiknya dimatikan dalam kondisi berikut. Saat proses membutuhkan tingkat vakum yang sangat dalam dan proses sudah berjalan stabil tanpa uap yang signifikan, dalam kondisi ini gas ballast hanya mengurangi performa vakum tanpa memberikan manfaat perlindungan.
Saat pompa digunakan untuk aplikasi yang membutuhkan vakum maksimal seperti freeze drying pada tahap akhir atau proses yang sensitif terhadap fluktuasi tekanan, aktifkan gas ballast hanya di awal proses, lalu tutup setelah pompa mencapai kondisi operasional yang stabil.
Baca Juga : Vacuum Pump di Laboratorium: Fungsi, Aplikasi, dan Cara Memilih yang Tepat
Menggunakan gas ballast secara efektif membutuhkan pemahaman tentang prosedur yang tepat, bukan sekadar membuka atau menutup katupnya secara acak.
Langkah pertama adalah mengidentifikasi katup gas ballast pada pompa. Pada sebagian besar rotary vane pump, katup ini berupa sekrup atau tuas kecil yang biasanya berlabel "GB" atau ditandai dengan simbol khusus pada housing pompa. Posisinya umumnya berada di bagian atas atau samping pompa, dekat dengan area inlet. Jika tidak yakin lokasinya, manual operasional pompa adalah referensi utama.
Untuk penggunaan standar saat memproses gas berkadar uap tinggi, buka katup gas ballast sebelum atau segera setelah pompa dinyalakan. Biarkan pompa beroperasi dengan gas ballast terbuka selama proses berlangsung. Jika di tahap akhir proses dibutuhkan vakum yang lebih dalam, tutup katup gas ballast secara perlahan setelah dipastikan tidak ada lagi uap signifikan yang masuk ke sistem.

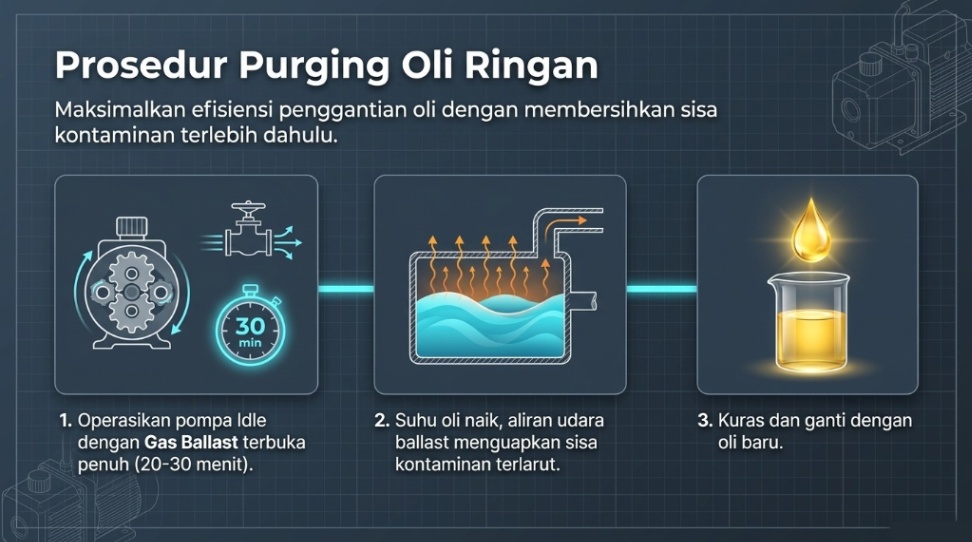

Untuk prosedur oli purging, yaitu membersihkan oli yang sudah terkontaminasi ringan menggunakan gas ballast sebelum penggantian oli, caranya adalah sebagai berikut. Operasikan pompa dalam kondisi idle (tidak terhubung ke proses) dengan katup gas ballast terbuka penuh selama 20 hingga 30 menit.
Suhu oli yang meningkat selama operasi, dikombinasikan dengan aliran udara ballast yang terus masuk, akan membantu menguapkan kontaminan ringan seperti sisa uap air atau solvent yang terlarut dalam oli. Setelah prosedur ini selesai, lakukan penggantian oli untuk mendapatkan kondisi pelumasan yang optimal kembali.
Prosedur purging ini tidak menggantikan penggantian oli, ia hanya membantu memaksimalkan efektivitas penggantian oli yang akan dilakukan.

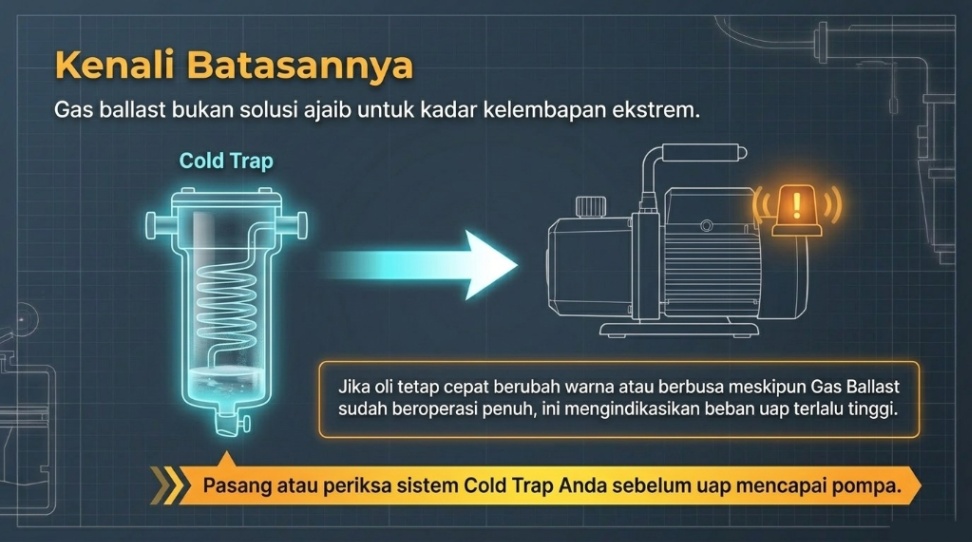

Tanda bahwa gas ballast sedang memberikan efek yang diinginkan bisa diamati dari stabilitas operasional pompa dan kondisi oli yang tidak memburuk lebih cepat dari biasanya. Jika setelah beberapa waktu operasi dengan gas ballast aktif oli tetap cepat berubah warna atau berbusa, ini mengindikasikan bahwa kadar uap yang masuk ke pompa terlalu tinggi untuk ditangani gas ballast seorang diri, dan cold trap perlu dipasang atau diperiksa kondisinya.
Baca Juga : Vacuum Pump untuk Rotary Evaporator
Gas ballast adalah fitur yang sederhana dalam pengoperasiannya namun memiliki dampak yang besar terhadap umur oli dan kesehatan jangka panjang vacuum pump. Menggunakannya pada waktu yang tepat, dengan prosedur yang benar, adalah salah satu praktik operasional terbaik yang bisa diterapkan tanpa biaya tambahan apapun.
