Di dunia teknologi pompa vakum, terdapat satu inovasi yang menonjol karena kemampuannya menghasilkan vakum berkualitas tinggi dengan tingkat kebisingan yang sangat rendah: scroll vacuum pump. Teknologi ini telah menjadi pilihan utama bagi laboratorium penelitian, fasilitas analitik, dan industri yang membutuhkan lingkungan kerja tenang dengan performa vakum yang handal.
Artikel ini akan coba membahas tentang apa itu scroll vacuum pump, bagaimana cara kerjanya, keunggulan yang ditawarkan, serta berbagai aplikasinya di dunia laboratorium dan industri presisi.
Scroll vacuum pump adalah jenis dry vacuum pump yang menggunakan dua spiral (scroll) untuk menciptakan vakum melalui proses kompresi bertahap.
Nama "scroll" berasal dari bentuk komponen utamanya yang menyerupai gulungan atau spiral, mirip dengan bentuk scroll pada dokumen kuno yang digulung. Teknologi ini dirancang khusus untuk menghasilkan vakum yang bersih dan bebas kontaminasi minyak dengan operasi yang sangat senyap.
Sejarah scroll pump sebenarnya dimulai dari industri pendingin udara dan refrigerasi. Teknologi scroll compressor telah lama digunakan dalam sistem AC dan kulkas karena efisiensinya yang tinggi dan operasinya yang senyap.
Baca Juga : Mengenal Sea Water Pump, Manfaat, Jenis dan Pengaplikasiannya
Pada akhir tahun 1990-an, engineer mulai menyadari bahwa prinsip kerja yang sama dapat dibalik untuk menciptakan vakum, dan sejak itu scroll vacuum pump mulai mendapat tempat di laboratorium dan industri di seluruh dunia.
Prinsip dasar scroll vacuum pump sangat elegan dalam kesederhanaannya. Pompa ini menggunakan dua spiral identik: satu tetap diam (fixed scroll) dan satu lagi bergerak dalam pola orbit melingkar (orbiting scroll). Yang menarik adalah orbiting scroll tidak berputar pada porosnya sendiri, melainkan bergerak mengitari pusat fixed scroll dengan jarak eksentrik yang tetap.
Gerakan orbit ini menciptakan kantong-kantong gas yang bergerak dari tepi luar spiral menuju pusat sambil mengecil volumenya, menghasilkan kompresi dan pada akhirnya menciptakan vakum.
Dalam keluarga dry vacuum pump, scroll pump menempati posisi unik sebagai teknologi yang menawarkan keseimbangan sempurna antara performa, ketenangan operasi, dan kesederhanaan desain. Dibandingkan dengan claw pump atau screw pump yang dirancang untuk kapasitas besar, scroll pump fokus pada aplikasi skala kecil hingga menengah dengan prioritas pada operasi senyap dan clean vacuum.
Karakteristik yang membedakan scroll pump dari jenis pompa vakum lainnya adalah jumlah komponen bergerak yang sangat minimal dan tidak adanya katup atau bagian yang saling bergesekan dengan kecepatan tinggi. Ini menghasilkan operasi yang sangat halus, getaran minimal, dan keausan komponen yang sangat rendah.
Desain ini juga memungkinkan scroll pump untuk mencapai tingkat kebisingan yang sangat rendah, sering kali di bawah 60 dBA, membuatnya hampir tidak terdengar dalam lingkungan laboratorium.
Baca Juga : Mengenal Multistage Pump, Jenis Hingga Cara Kerjanya
Scroll vacuum pump tersedia dalam berbagai ukuran, dari model desktop kecil dengan pumping speed beberapa liter per menit untuk aplikasi laboratorium individual, hingga model industri dengan kapasitas puluhan meter kubik per jam untuk proses produksi skala pilot.
Fleksibilitas ini memungkinkan scroll pump untuk melayani spektrum aplikasi yang sangat luas, dari eksperimen kimia di universitas hingga proses coating dalam industri elektronik.
Anda akan kagum dengan mesin ini ketika mengetahui cara kerja scroll vacuum pump ini.

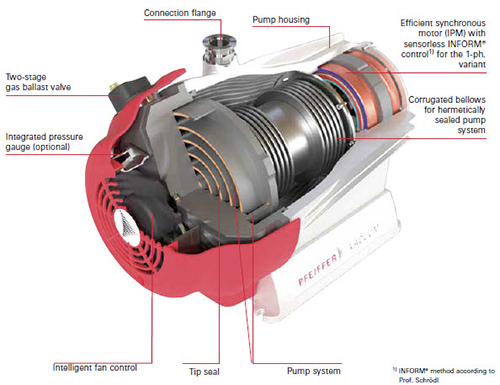

Sebuah scroll vacuum pump terdiri dari beberapa komponen kunci yang bekerja harmonis menciptakan vakum. Komponen utama adalah dua spiral atau scroll yang identik dalam bentuk namun berbeda dalam fungsi.
Fixed scroll dipasang tetap pada housing pompa dan tidak bergerak sama sekali. Orbiting scroll dipasang pada crankshaft eksentrik yang memungkinkannya bergerak dalam pola orbit melingkar.
Crankshaft digerakkan oleh motor listrik melalui coupling atau belt drive. Sistem bearing presisi menopang orbiting scroll dan memastikan gerakan orbit yang smooth dan akurat. Seal khusus memisahkan ruang kompresi dari sistem pelumasan bearing, memastikan gas yang dipompa tidak terkontak dengan minyak pelumas.
Housing pompa dirancang dengan presisi tinggi untuk menampung kedua scroll dengan toleransi yang sangat ketat. Port inlet terletak di sisi luar di mana spiral dimulai, sementara port discharge berada di pusat di mana spiral berakhir. Sistem pendingin, biasanya menggunakan udara dengan bantuan fan, menjaga suhu operasi tetap optimal.
Yang membuat scroll pump unik adalah gerakan orbiting scroll yang tidak berputar pada porosnya sendiri. Bayangkan sebuah koin yang Anda gelindingkan di tepi koin lain yang lebih besar - koin yang bergerak tidak berputar pada porosnya tetapi mengelilingi pusat koin yang diam. Inilah prinsip gerakan orbit pada scroll pump.
Crankshaft eksentrik menggerakkan orbiting scroll dalam lingkaran dengan radius yang tetap. Mekanisme khusus yang disebut Oldham coupling atau anti-rotation device memastikan orbiting scroll tidak ikut berputar, melainkan hanya bergerak orbit. Gerakan ini menciptakan titik-titik kontak yang terus bergerak antara kedua spiral, membentuk kantong-kantong tertutup yang volume nya berubah-ubah.
(sumber : techni-tool.com)
Keajaiban scroll pump terletak pada bagaimana ia menciptakan kompresi secara natural melalui geometri spiral. Mari kita ikuti perjalanan gas dari inlet hingga discharge:
Tahap Intake (Pengambilan): Saat orbiting scroll bergerak, celah terbuka di sisi luar spiral memungkinkan gas dari sistem vakum masuk ke ruang antara kedua scroll. Pada posisi ini, volume kantong gas adalah yang terbesar. Gas dengan mudah mengalir masuk melalui port inlet yang terletak di perimeter luar pompa.
Tahap Compression (Kompresi): Seiring orbiting scroll terus bergerak orbit, kantong gas yang telah terbentuk tertutup dan mulai bergerak menuju pusat spiral. Yang menakjubkan adalah saat kantong bergerak ke dalam, geometri spiral menyebabkan volume kantong mengecil secara progresif. Ini adalah kompresi yang terjadi secara kontinyu dan bertahap, tidak seperti pompa piston yang kompresinya berlangsung dalam siklus terpisah.
Pada saat yang sama, kantong-kantong gas baru terus terbentuk di sisi luar, sehingga proses intake, kompresi, dan discharge terjadi secara simultan di lokasi berbeda sepanjang spiral. Ini menciptakan aliran yang sangat smooth dan kontinyu tanpa pulsasi yang signifikan.
Tahap Discharge (Pembuangan): Ketika kantong gas mencapai pusat spiral, volumenya telah mengecil hingga minimal dan tekanannya meningkat. Pada titik ini, kantong terbuka ke port discharge yang terletak di pusat pompa. Gas terkompresi kemudian dikeluarkan ke atmosfer atau sistem discharge. Check valve biasanya dipasang pada discharge port untuk mencegah backflow saat pompa berhenti.
Baca Juga : Ketahui Fungsi Plunger Pump Dan Cara Kerjanya
Salah satu keunggulan besar scroll pump adalah meskipun terdapat kontak antara kedua scroll, kontak ini bersifat rolling atau tumbling contact, bukan sliding friction seperti pada rotary vane pump. Permukaan scroll yang bersentuhan berguling satu sama lain dengan gesekan minimal.
Lebih jauh lagi, pada banyak desain modern, terdapat celah mikro antara kedua scroll yang dipertahankan dengan presisi tinggi. Scroll tip seals yang terbuat dari material khusus seperti PTFE atau carbon-filled polymer memungkinkan sedikit kontak dengan tekanan minimal untuk menjaga efisiensi volumetrik sambil mengurangi keausan.
Desain ini menghasilkan keausan yang sangat minimal dan umur pakai yang panjang. Tidak ada komponen yang bergesekan dengan kecepatan tinggi, tidak ada katup yang membuka-tutup ribuan kali per menit seperti pada rotary vane pump, dan tidak ada komponen yang memerlukan pelumasan konstan pada ruang kompresi.
Meskipun ruang kompresi pada scroll pump beroperasi oil-free, bearing dan crankshaft tetap memerlukan pelumasan untuk operasi yang smooth. Sistem pelumasan dirancang sedemikian rupa sehingga minyak pelumas sepenuhnya terpisah dari aliran gas yang dipompa.
Seal shaft khusus, biasanya seal magnetik atau mechanical seal, mencegah minyak dari sump masuk ke ruang kompresi. Beberapa model menggunakan sistem pelumasan sealed-for-life di mana bearing telah dilumasi di pabrik dan disegel, menghilangkan kebutuhan untuk menambah atau mengganti oli selama umur pakai pompa.
Sistem pendingin udara memastikan suhu minyak pelumas dan komponen lainnya tetap dalam range optimal, memperpanjang umur oli dan komponen pompa secara keseluruhan.
Baca Juga : Ketahui Jenis Positive Displacement Pump Serta Keuntungannya
Scroll vacuum pump menawarkan sejumlah keunggulan signifikan yang menjadikannya pilihan ideal untuk berbagai aplikasi, khususnya di lingkungan laboratorium dan industri presisi. Berikut adalah manfaat utama yang dapat Anda peroleh:
Ini adalah keunggulan paling menonjol dari scroll vacuum pump. Dengan tingkat kebisingan sering kali di bawah 60 dBA, scroll pump adalah salah satu pompa vakum paling senyap yang tersedia. Operasi senyap ini dimungkinkan oleh minimnya komponen bergerak, tidak adanya katup yang membuka-tutup, dan proses kompresi yang smooth dan kontinyu. Di lingkungan laboratorium atau ruang analitik di mana konsentrasi peneliti sangat penting, scroll pump memungkinkan pekerjaan dilakukan tanpa gangguan kebisingan yang mengganggu.
Desain inherently balanced dari scroll pump menghasilkan getaran yang sangat rendah. Gerakan orbit yang smooth tanpa perubahan arah mendadak atau impact menciptakan operasi yang sangat halus. Ini sangat penting untuk aplikasi yang sensitif terhadap getaran seperti mikroskop elektron atau peralatan analitik presisi tinggi di mana bahkan getaran kecil dapat mempengaruhi hasil pengukuran.
Scroll vacuum pump beroperasi tanpa minyak dalam ruang kompresi, menghasilkan vakum yang benar-benar bersih dan bebas kontaminasi minyak. Ini sangat krusial untuk aplikasi yang sensitif terhadap hidrokarbon seperti mass spectrometry, di mana kontaminasi minyak dapat merusak sampel dan mempengaruhi akurasi analisis. Clean vacuum juga penting untuk proses coating dalam industri elektronik dan optik.
Dibandingkan dengan jenis pompa vakum lainnya dengan kapasitas setara, scroll pump umumnya lebih kompak dan ringan. Desain yang efisien dengan jumlah komponen minimal memungkinkan footprint yang kecil, sangat ideal untuk laboratorium dengan ruang terbatas. Beberapa model bahkan portable dan dapat dengan mudah dipindahkan antar workstation.
Proses kompresi bertahap dan kontinyu pada scroll pump menghasilkan efisiensi energi yang excellent. Tidak ada kehilangan energi akibat bukaan-tutupan katup atau slip yang signifikan seperti pada beberapa jenis pompa lain. Motor dapat beroperasi pada kecepatan konstan yang optimal untuk efisiensi, dan beberapa model modern dilengkapi dengan variable speed drive untuk penghematan energi lebih lanjut pada beban parsial.
Dengan jumlah komponen bergerak yang minimal dan tidak adanya komponen yang mudah aus seperti vane atau reed valve, scroll pump memerlukan perawatan yang sangat jarang. Banyak model dirancang sebagai maintenance-free untuk beberapa tahun pertama operasi. Tidak ada kebutuhan untuk penggantian oli rutin pada ruang kompresi, tidak ada vane yang perlu diganti, dan tidak ada alignment yang perlu disesuaikan. Perawatan umumnya hanya inspeksi visual berkala dan pembersihan intake filter.
Kombinasi dari operasi senyap, getaran rendah, oil-free, dan compact menjadikan scroll pump pilihan sempurna untuk lingkungan laboratorium. Pompa dapat ditempatkan langsung di bawah workbench atau di dalam fume hood tanpa mengganggu pekerjaan peneliti. Beberapa model bahkan dilengkapi dengan roda untuk mobilitas maksimal.
Vakum yang dihasilkan scroll pump sangat bersih, bebas dari partikel minyak atau kontaminan lainnya. Ultimate vacuum yang dapat dicapai biasanya dalam range 10⁻³ hingga 10⁻² mbar, cukup untuk sebagian besar aplikasi laboratorium dan proses industri presisi. Untuk aplikasi yang membutuhkan vakum lebih tinggi, scroll pump sering digunakan sebagai backing pump untuk turbo molecular pump atau diffusion pump.
Keausan minimal akibat tidak adanya sliding friction dan operasi pada suhu yang terkontrol menghasilkan umur pakai yang sangat panjang. Dengan perawatan yang tepat, scroll pump dapat beroperasi selama puluhan ribu jam tanpa penurunan performa signifikan. Bearing berkualitas tinggi dan seal yang advanced memastikan keandalan jangka panjang.
Scroll pump dirancang untuk kemudahan penggunaan. Tidak ada setting rumit yang perlu dilakukan, tidak ada warm-up time yang lama, dan operasi nya sangat straightforward. Cukup sambungkan ke power supply dan sistem vakum, nyalakan, dan pompa siap bekerja. Ini sangat menguntungkan di lingkungan akademis di mana operator mungkin berganti-ganti dan tidak semuanya memiliki expertise teknis mendalam tentang sistem vakum.
Meskipun harga pembelian awal scroll pump mungkin lebih tinggi dibandingkan rotary vane pump entry-level, total cost of ownership jauh lebih rendah. Tidak ada biaya penggantian oli rutin, tidak ada biaya pembuangan limbah oli, perawatan minimal mengurangi downtime dan biaya servis, serta konsumsi energi yang efisien menghasilkan penghematan operasional signifikan dalam jangka panjang.
Scroll vacuum pump telah menemukan tempatnya di berbagai aplikasi di mana clean vacuum, operasi senyap, dan keandalan adalah prioritas utama. Berikut adalah aplikasi-aplikasi utama di mana scroll pump memberikan nilai tambah yang signifikan:
Ini adalah aplikasi klasik untuk scroll vacuum pump. Di laboratorium kimia, scroll pump digunakan untuk rotary evaporator, sistem distilasi vakum, dan berbagai eksperimen yang membutuhkan vakum. Operasi senyap nya memungkinkan beberapa setup berjalan simultan dalam satu ruangan tanpa menciptakan polusi suara yang mengganggu.
Di laboratorium fisika, scroll pump digunakan sebagai backing pump untuk sistem high vacuum seperti turbo molecular pump pada eksperimen thin film deposition atau surface science. Di laboratorium biologi dan biokimia, scroll pump mendukung freeze dryer untuk preservasi sampel biologis dan sistem concentrator untuk preparasi sampel.
Keunggulan oil-free sangat penting di lingkungan akademis di mana kontaminasi dapat merusak eksperimen yang telah berlangsung berhari-hari atau bahkan berbulan-bulan. Clean vacuum memastikan hasil penelitian tidak terpengaruh oleh artefak dari sistem vakum itu sendiri.
Scroll vacuum pump adalah pilihan standar untuk banyak peralatan analitik modern. Dalam mass spectrometry, scroll pump digunakan sebagai roughing pump atau backing pump untuk sistem ion trap dan quadrupole MS. Clean vacuum sangat krusial untuk mencegah kontaminasi sampel dan memastikan akurasi analisis.
Untuk electron microscopy, baik Scanning Electron Microscope (SEM) maupun Transmission Electron Microscope (TEM), scroll pump digunakan untuk menciptakan pre-vacuum sebelum high vacuum pump mengambil alih. Getaran minimal dari scroll pump memastikan tidak ada gangguan pada pencitraan resolusi tinggi.
Peralatan analitik lainnya seperti surface analysis equipment (XPS, AES), leak detector, dan helium mass spectrometer juga banyak menggunakan scroll pump karena keandalan dan clean vacuum nya.
Di sektor farmasi, scroll vacuum pump digunakan terutama dalam proses freeze drying atau lyophilization skala laboratorium dan pilot plant. Freeze drying adalah metode preservasi penting untuk vaksin, antibiotik, dan produk biologis lainnya. Scroll pump menyediakan vakum yang stabil dan clean yang diperlukan untuk proses sublimasi es tanpa risiko kontaminasi minyak pada produk farmasi yang sangat sensitif.
Baca Juga : Penggunaan Vacuum Pump di Industri Farmasi
Proses solvent recovery dan vacuum concentration dalam R&D farmasi juga memanfaatkan scroll pump untuk menghasilkan vakum yang diperlukan tanpa mengorbankan kebersihan produk.
Dalam industri elektronik, scroll pump digunakan untuk berbagai proses coating dan deposition skala kecil hingga menengah. Sputtering systems untuk deposisi film tipis pada substrat elektronik, evaporator untuk metallization, dan sistem etching plasma sering menggunakan scroll pump sebagai backing pump.
Proses packaging elektronik yang membutuhkan vakum untuk reflow soldering di lingkungan vakum atau molding compound dalam vacuum chamber juga memanfaatkan scroll pump. Clean vacuum sangat penting untuk mencegah kontaminasi pada komponen elektronik yang sangat sensitif.
Peralatan diagnostik medis seperti blood analyzer, DNA sequencer, dan berbagai instrumen laboratorium klinik banyak menggunakan scroll pump karena operasinya yang senyap dan bebas kontaminasi. Di lingkungan rumah sakit atau klinik, tingkat kebisingan rendah sangat penting untuk kenyamanan pasien dan staf medis.
Beberapa peralatan terapi seperti hyperbaric chamber dan sistem vacuum-assisted wound closure juga menggunakan scroll pump untuk keandalan dan ketenangan operasinya.
Meskipun bukan aplikasi vakum dalam artian tradisional, scroll pump (atau lebih tepatnya scroll compressor yang dijalankan terbalik) digunakan dalam industri HVAC untuk proses evacuation dan charging sistem pendingin. Kemampuan scroll untuk menangani refrigerant dengan aman dan efisien menjadikannya pilihan yang populer.
Di fasilitas R&D dan pilot plant berbagai industri, scroll pump digunakan untuk berbagai proses eksperimental yang membutuhkan vakum. Dari proses chemical vapor deposition (CVD), vacuum drying, degassing, hingga berbagai proses inovatif yang sedang dikembangkan, scroll pump menyediakan platform vakum yang andal dan fleksibel untuk eksperimen.
Baca Juga : Vacuum Pump untuk Perpindahan Material Industri
Dengan keunggulan operasi yang sangat senyap, getaran minimal, clean vacuum, dan perawatan yang hampir tidak ada, scroll pump telah menjadi pilihan standar untuk laboratorium penelitian, peralatan analitik, dan berbagai aplikasi industri presisi di seluruh dunia.
