Dalam dunia teknologi vacuum pump, inovasi terus berkembang untuk memenuhi tuntutan industri modern yang semakin kompleks. Salah satu teknologi yang telah terbukti memberikan performa luar biasa adalah claw vacuum pump atau pompa vakum cakar. Teknologi ini telah menjadi pilihan utama bagi banyak perusahaan yang mencari solusi pompa vakum yang andal, efisien, dan bebas perawatan rumit.
Dengan artikel ini, Kami akan coba mengupas tuntas tentang apa itu claw vacuum pump, bagaimana cara kerjanya, keunggulan yang ditawarkan, serta berbagai aplikasinya di dunia industri.

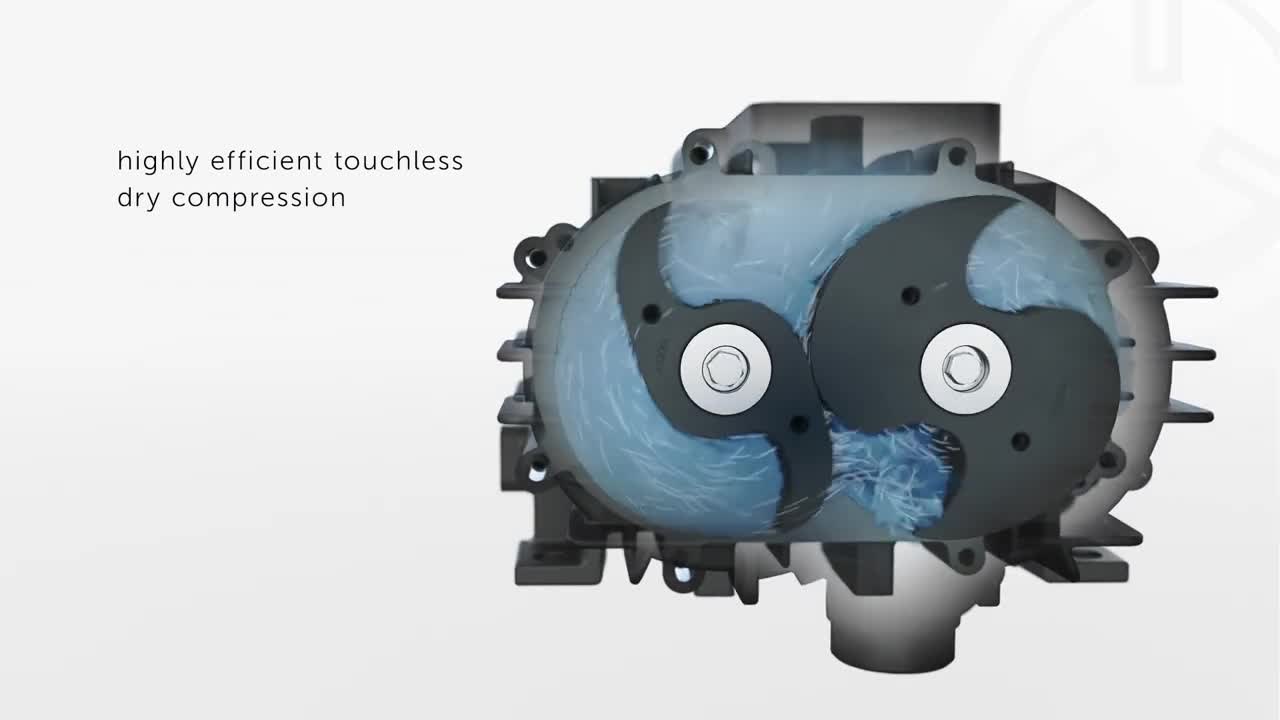

Claw vacuum pump adalah jenis dry vacuum pump yang menggunakan dua rotor berbentuk cakar (claw) yang berputar secara sinkron dalam arah berlawanan untuk menciptakan vakum.
Nama "claw" berasal dari bentuk profil rotor yang menyerupai cakar, dirancang khusus untuk memaksimalkan efisiensi pemompaan dengan meminimalkan ruang mati (dead space) dalam chamber pompa.
Teknologi claw pump pertama kali dikembangkan sebagai respons terhadap kebutuhan industri akan pompa vakum yang dapat beroperasi tanpa minyak pelumas dalam ruang kompresi. Berbeda dengan oil-sealed vacuum pump tradisional, claw pump mampu menghasilkan vakum yang bersih dan bebas kontaminasi minyak, menjadikannya solusi ideal untuk aplikasi yang sensitif terhadap kebersihan.
Baca Juga : Kenapa Vacuum Pump Oil-Free Banyak Digunakan?
Dalam keluarga dry vacuum pump, claw pump menempati posisi penting sebagai teknologi yang menawarkan keseimbangan optimal antara flow rate tinggi, efisiensi energi, dan keandalan operasional.
Dibandingkan dengan teknologi dry vacuum pump lainnya seperti screw pump atau scroll pump, claw pump memiliki karakteristik unik yang membuatnya unggul dalam aplikasi-aplikasi tertentu, terutama yang membutuhkan volume aliran udara besar pada tingkat vakum menengah.
Yang membedakan claw vacuum pump dari jenis pompa vakum lainnya adalah desain rotor yang sangat presisi dan sistem timing gear yang memastikan kedua rotor berputar dengan sinkronisasi sempurna tanpa pernah bersentuhan satu sama lain.
Celah antara rotor dan antara rotor dengan dinding housing dijaga dengan toleransi yang sangat ketat, biasanya dalam orde seperseratus milimeter. Presisi ini memungkinkan pompa beroperasi tanpa pelumasan pada ruang kompresi sambil tetap mempertahankan efisiensi volumetrik yang tinggi.
Claw vacuum pump tersedia dalam berbagai ukuran dan konfigurasi, dari model single-stage untuk aplikasi vakum ringan hingga multi-stage untuk mencapai tingkat vakum yang lebih dalam. Fleksibilitas ini memungkinkan claw pump untuk melayani spektrum aplikasi industri yang sangat luas, dari proses sederhana hingga sistem vakum yang kompleks.
Baca Juga : Jenis Vacuum Pump, Kegunaan dan Cara Kerjanya

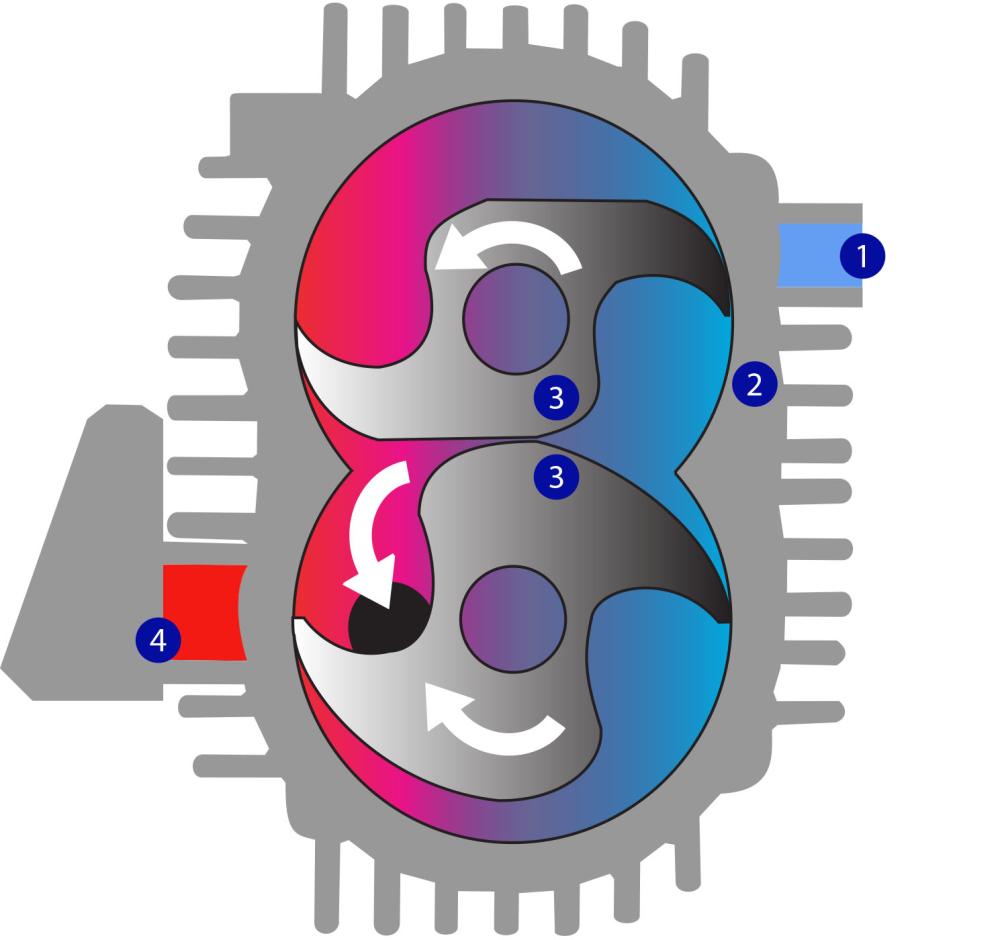

Sebuah claw vacuum pump terdiri dari beberapa komponen utama. Dua rotor berbentuk cakar dipasang pada poros paralel di dalam housing yang dirancang presisi. Setiap rotor memiliki profil khusus dengan tonjolan dan lekukan yang dirancang untuk saling mengisi ruang saat berputar.
Di luar chamber pompa, sistem timing gear memastikan kedua rotor berputar dengan sinkronisasi sempurna, menjaga jarak antara rotor tetap konstan tanpa pernah bersentuhan.
(sumber : republic-mfg.com)
Ketika motor listrik dinyalakan, kedua rotor mulai berputar dalam arah berlawanan dengan kecepatan yang sama. Gerakan sinkron ini menciptakan serangkaian rongga atau kantong tertutup antara rotor dan dinding housing. Rongga-rongga inilah yang menjadi kunci proses pemompaan.
Bentuk profil cakar dirancang sedemikian rupa sehingga saat kedua rotor berputar, lekukan pada satu rotor akan bertemu dengan tonjolan pada rotor lainnya dengan celah yang sangat kecil namun tidak bersentuhan.
Desain ini memaksimalkan volume gas yang dapat dipindahkan per rotasi sambil meminimalkan kebocoran balik dari sisi discharge ke sisi inlet.
Baca Juga : Jenis Rotary Vacuum Pump dan Cara Kerjanya
Proses pemompaan pada claw vacuum pump terjadi dalam tiga tahap utama:
Tahap Intake (Pengambilan): Saat rotor berputar dan rongga di sisi inlet terbuka, gas atau udara dari sistem vakum masuk ke dalam rongga tersebut melalui port inlet. Volume rongga pada posisi ini maksimal, memungkinkan pengambilan gas dalam jumlah besar.
Tahap Transport (Pengangkutan): Seiring rotasi berlanjut, rongga yang telah terisi gas bergerak dari sisi inlet menuju sisi discharge. Selama tahap ini, gas terjebak di dalam rongga tertutup yang terbentuk antara profil rotor dan dinding housing. Yang menarik, pada claw pump standar (non-compression type), tidak terjadi kompresi internal yang signifikan selama tahap transport ini. Volume rongga relatif konstan hingga mencapai sisi discharge.
Tahap Discharge (Pembuangan): Ketika rongga yang berisi gas mencapai port discharge, rongga tersebut terbuka ke sisi tekanan atmosfer atau tekanan discharge. Gas yang terjebak kemudian terdorong keluar oleh gas yang masuk dari sisi inlet pada siklus berikutnya dan oleh tekanan diferensial. Proses ini berlangsung terus-menerus selama pompa beroperasi.
Kecanggihan dari claw vacuum pump terletak pada fakta bahwa kedua rotor tidak pernah bersentuhan satu sama lain atau dengan dinding housing. Sistem timing gear eksternal memastikan posisi relatif kedua rotor selalu tepat, menjaga celah konstan sekitar 0.05 hingga 0.15 milimeter tergantung pada desain dan ukuran pompa.
Celah kecil ini cukup untuk mencegah kontak fisik yang akan menyebabkan keausan, namun cukup sempit untuk meminimalkan kebocoran balik gas dari sisi discharge ke sisi inlet. Tanpa kontak langsung, tidak ada kebutuhan untuk pelumasan pada ruang kompresi, sehingga gas yang dipompa tetap bersih dan bebas kontaminasi minyak.
Untuk menjaga stabilitas termal dan mencegah ekspansi berlebihan yang dapat menyebabkan kontak antar komponen, claw vacuum pump dilengkapi dengan sistem pendingin, biasanya menggunakan air atau udara. Suhu operasi yang terkontrol memastikan celah antar komponen tetap dalam toleransi optimal.
Baca Juga : Pressure Gauge: Cara Kerja, Kegunaan, dan Pemilihannya
Untuk aplikasi yang membutuhkan tingkat vakum lebih dalam, beberapa claw vacuum pump dirancang dalam konfigursi multi-stage. Pada sistem ini, dua atau lebih stage dipasang secara seri, di mana discharge dari stage pertama menjadi inlet bagi stage berikutnya.
Konfigurasi ini memungkinkan pencapaian tingkat vakum yang lebih tinggi sambil mempertahankan efisiensi pemompaan yang baik.
Claw vacuum pump menawarkan sejumlah keunggulan teknis dan operasional. Berikut adalah manfaat utama yang dapat Anda peroleh:
Keunggulan paling signifikan dari claw vacuum pump adalah operasi tanpa minyak dalam ruang kompresi. Ini menghilangkan risiko kontaminasi minyak pada produk atau proses Anda, sangat penting untuk industri makanan, farmasi, dan elektronik. Gas yang dipompa tetap murni dan bersih, memastikan kualitas produk akhir tidak terpengaruh oleh kontaminan dari pompa vakum.
Desain profil cakar yang optimal menghasilkan efisiensi volumetrik yang sangat baik. Claw pump mampu memindahkan volume gas yang besar dengan konsumsi energi yang relatif rendah. Beberapa model modern dilengkapi dengan variable frequency drive yang dapat menyesuaikan kecepatan rotor sesuai kebutuhan vakum aktual, lebih mengoptimalkan konsumsi energi dan menghasilkan penghematan biaya listrik yang signifikan.
Claw vacuum pump unggul dalam menghasilkan flow rate atau kapasitas aliran udara yang besar. Ini menjadikannya ideal untuk aplikasi yang membutuhkan penanganan volume gas tinggi seperti pneumatic conveying, central vacuum system, dan aplikasi pick-and-place berkecepatan tinggi. Meskipun menghasilkan aliran tinggi, claw pump tetap mampu mempertahankan tingkat vakum yang stabil dan konsisten.
Karena rotor tidak saling bersentuhan dan sistem dirancang dengan balancing yang presisi, claw vacuum pump beroperasi dengan tingkat getaran yang sangat rendah. Hal ini tidak hanya menciptakan lingkungan kerja yang lebih nyaman, tetapi juga mengurangi stress mekanis pada struktur pendukung dan perpipaan. Tingkat kebisingan yang rendah membuat claw pump cocok untuk instalasi di area produksi tanpa mengganggu operator.
Tanpa kebutuhan untuk penggantian oli rutin, pembersihan filter oli, atau pemeriksaan tingkat oli, claw vacuum pump sangat mudah dalam perawatan. Komponen yang perlu perawatan reguler umumnya hanya bearing, timing gear, dan seal shaft, dengan interval perawatan yang cukup panjang. Desain modular pada banyak model memudahkan akses untuk inspeksi dan penggantian komponen jika diperlukan.
Baca Juga : Kapan dan Seberapa Sering Mengganti Air Filter Vacuum Pump?
Minimnya kontak antar komponen bergerak dan operasi pada suhu yang terkontrol menghasilkan keausan yang sangat minimal. Dengan perawatan yang tepat, claw vacuum pump dapat beroperasi selama puluhan ribu jam tanpa penurunan performa yang berarti. Investasi awal pada claw pump akan terbayar dengan umur pakai yang panjang dan biaya total ownership yang rendah.
Claw vacuum pump dirancang untuk operasi berat dan kontinyu. Sistem pendingin yang efektif dan desain termal yang matang memungkinkan pompa beroperasi 24 jam sehari, 7 hari seminggu tanpa masalah. Ini sangat penting untuk industri yang menjalankan proses produksi non-stop seperti industri petrokimia dan power generation.
Kombinasi dari efisiensi energi tinggi, perawatan minimal, tidak ada biaya pembelian oli dan pembuangan limbah oli, serta umur pakai panjang menghasilkan total cost of ownership yang sangat kompetitif. Meskipun investasi awal mungkin lebih tinggi dibandingkan pompa konvensional, penghematan operasional jangka panjang membuat claw pump menjadi pilihan ekonomis.
Tidak adanya limbah oli, konsumsi energi yang efisien, dan tidak ada emisi uap minyak menjadikan claw vacuum pump sebagai pilihan ramah lingkungan yang membantu perusahaan memenuhi komitmen keberlanjutan dan regulasi lingkungan.
Dalam keluarga dry vacuum pump, terdapat beberapa teknologi yang berbeda, masing-masing dengan karakteristik unik. Memahami perbedaan ini akan membantu Anda memilih teknologi yang paling sesuai dengan kebutuhan aplikasi Anda.
Screw vacuum pump menggunakan dua rotor berbentuk ulir spiral yang berputar untuk mengompresi gas. Perbedaan utama dengan claw pump adalah screw pump melakukan kompresi internal, di mana volume gas secara progresif dikurangi saat bergerak dari inlet ke discharge. Ini membuat screw pump lebih efisien untuk mencapai tingkat vakum yang lebih dalam.
Claw pump, di sisi lain, tidak melakukan kompresi internal yang signifikan. Gas dipindahkan dari inlet ke discharge dengan volume relatif konstan. Ini membuat claw pump lebih cocok untuk aplikasi yang membutuhkan flow rate tinggi pada tingkat vakum menengah. Claw pump juga umumnya lebih ekonomis untuk range vakum hingga sekitar 100 mbar absolut.
Dari segi perawatan, keduanya relatif serupa dengan kebutuhan perawatan minimal. Namun, claw pump sering dianggap lebih sederhana dalam desain dan lebih mudah dalam troubleshooting.
Baca Juga : Mengenal Sea Water Pump, Manfaat, Jenis dan Pengaplikasiannya
Scroll vacuum pump menggunakan dua spiral, satu tetap dan satu bergerak orbit, untuk menciptakan kompresi. Scroll pump sangat efisien untuk aplikasi vakum rendah hingga menengah dan memiliki keunggulan dalam operasi yang sangat senyap.
Perbedaan utama adalah dalam hal kapasitas. Claw pump umumnya tersedia dalam ukuran yang lebih besar dengan kapasitas flow rate yang jauh lebih tinggi dibandingkan scroll pump. Jika aplikasi Anda membutuhkan penanganan volume gas besar, claw pump adalah pilihan yang lebih tepat. Scroll pump lebih cocok untuk aplikasi laboratorium atau proses skala kecil yang membutuhkan ketenangan operasi.
Dari segi harga, scroll pump biasanya lebih terjangkau untuk kapasitas kecil, sementara claw pump menawarkan nilai lebih baik untuk kapasitas menengah hingga besar.
Baca Juga : Mengenal Pompa Hidrolik: Jenis, Cara Kerja, dan Keunggulannya
Side channel blower (juga dikenal sebagai regenerative blower) bekerja dengan prinsip yang berbeda, menggunakan impeller dengan bilah untuk menciptakan aliran regeneratif dalam saluran samping. Meskipun sama-sama oil-free, side channel blower umumnya menghasilkan tingkat vakum yang lebih rendah dibandingkan claw pump.
Claw pump unggul dalam mencapai tingkat vakum yang lebih dalam dan lebih stabil. Untuk aplikasi yang membutuhkan vakum hingga 200-500 mbar absolut atau lebih dalam, claw pump adalah pilihan yang lebih tepat. Side channel blower lebih cocok untuk aplikasi tekanan rendah atau vakum ringan.
Dari segi efisiensi energi pada range vakum menengah, claw pump umumnya lebih efisien. Namun, untuk aplikasi vakum sangat ringan, side channel blower bisa menjadi pilihan yang lebih ekonomis.
Baca Juga : Side Channel Vacuum Pump: Cara Kerja, Aplikasi, Serta Tips Memilih
Berdasarkan perbandingan di atas, claw vacuum pump adalah pilihan ideal ketika aplikasi Anda memiliki karakteristik berikut:
(sumber : indiamart.com)
Claw vacuum pump telah membuktikan kehandalannya di berbagai sektor industri. Berikut adalah aplikasi-aplikasi utama di mana teknologi claw pump memberikan nilai tambah yang signifikan:
Di sektor packaging, claw vacuum pump digunakan secara luas untuk proses thermoforming, di mana lembaran plastik dipanaskan dan dibentuk menggunakan vakum. Flow rate tinggi dari claw pump memastikan proses forming yang cepat dan konsisten. Dalam industri printing, claw pump digunakan untuk sistem hold-down pada mesin cetak web-fed, menjaga kertas tetap rata dan pada posisi yang tepat selama proses pencetakan berkecepatan tinggi.
Pneumatic conveying adalah aplikasi klasik untuk claw vacuum pump. Sistem ini digunakan untuk mengangkut material bubuk atau granular seperti plastik pellet, biji-bijian, tepung, dan bahan kimia bubuk melalui pipa menggunakan aliran udara vakum. Claw pump mampu menyediakan flow rate besar yang dibutuhkan untuk mengangkut material dalam jumlah besar dengan efisien. Operasi oil-free memastikan material yang diangkut tidak terkontaminasi, sangat penting untuk industri makanan dan farmasi.
Dalam industri makanan, claw vacuum pump digunakan untuk berbagai aplikasi termasuk vacuum cooling sayuran setelah blanching, proses aeration dalam treatment air limbah, dan sistem central vacuum untuk berbagai kebutuhan plant. Keunggulan oil-free dari claw pump memastikan kepatuhan terhadap standar keamanan pangan dan regulasi HACCP.
Proses produksi tekstil modern menggunakan vacuum dalam berbagai tahap, dari pneumatic threading pada mesin tenun hingga proses finishing. Claw vacuum pump menyediakan vakum yang stabil dan andal untuk mendukung operasi berkecepatan tinggi. Dalam industri non-woven, claw pump digunakan dalam proses forming dan bonding material.
Industri pengolahan kayu menggunakan claw vacuum pump untuk sistem hold-down pada CNC router dan mesin cutting, memastikan workpiece tetap pada posisinya selama proses machining. Claw pump juga digunakan dalam sistem dust collection untuk menangani serpihan dan debu kayu dalam volume besar, menciptakan lingkungan kerja yang lebih bersih dan aman.
Dalam industri pengolahan air limbah, claw pump digunakan dalam konfigurasi blower untuk proses aeration, memasok oksigen ke kolam aerasi untuk mendukung aktivitas mikroorganisme yang menguraikan limbah organik. Flow rate tinggi dan efisiensi energi dari claw pump menjadikannya pilihan ekonomis untuk aplikasi aeration kontinyu.
Baca Juga : Gejala Umum Kerusakan Vacuum Pump yang Harus Diwaspadai
Claw vacuum pump merepresentasikan teknologi pompa vakum yang matang dan terbukti handal untuk berbagai aplikasi industri modern. Dengan kombinasi unik dari flow rate tinggi, operasi oil-free, efisiensi energi, dan kebutuhan perawatan minimal, claw pump menawarkan solusi yang ideal bagi perusahaan yang mencari keseimbangan optimal antara performa, keandalan, dan total cost of ownership.

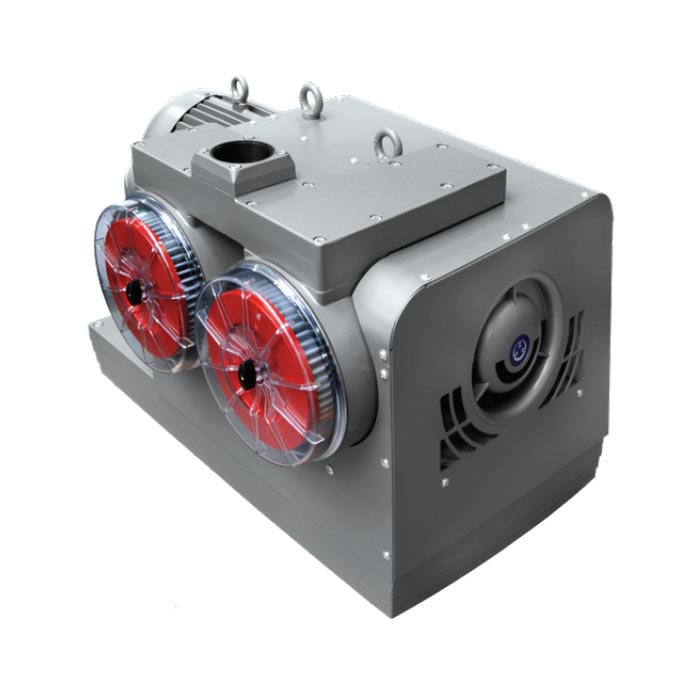

PT Intidaya Dinamika Sejati adalah satu-satunya distributor resmi Becker di Indonesia, menyediakan rangkaian lengkap claw vacuum pump untuk berbagai kebutuhan industri Anda. Becker, dengan lebih dari 140 tahun pengalaman dalam teknologi vacuum dan pressure, adalah pemimpin global yang dipercaya oleh ribuan perusahaan di seluruh dunia.
