Definisi Pompa Diafragma, Prinsip Kerja dan Keuntungan

Dalam berbagai industri dan aplikasi teknis, pemindahan cairan menjadi salah satu aspek kunci yang mempengaruhi keberhasilan proses produksi. Dalam konteks ini, Pompa Diafragma telah menjadi pilihan yang sangat penting dan serbaguna dalam memindahkan berbagai jenis cairan, termasuk yang bersifat berbahaya.

Pompa diafragma, dengan prinsip kerja yang unik dan andal, telah membuktikan dirinya sebagai alat yang tak tergantikan dalam pemindahan cairan yang memenuhi berbagai kebutuhan. Dalam artikel ini, kita akan coba membahas prinsip kerja, jenis-jenis, manfaat, serta beragam aplikasi yang melibatkan pompa diafragma.

Definisi Pompa Diafragma

Pompa diafragma adalah jenis pompa perpindahan positif yang digunakan untuk memindahkan cairan dengan cara menggerakkan diafragma elastis. Diafragma tersebut secara periodik berkontraksi dan berenggang untuk menghasilkan aliran cairan. Prinsip dasar pompa diafragma adalah bahwa cairan dikeluarkan dari satu sisi diafragma ketika diafragma berkontraksi dan ditarik kembali saat diafragma berenggang.

Baca Juga : Jenis Rotary Vacuum Pump dan Cara Kerjanya

Pompa ini dikenal akan kemampuannya untuk mengatasi berbagai jenis cairan, termasuk yang bersifat berbahaya, serta toleransi terhadap viskositas yang beragam. Pompa diafragma sering digunakan dalam industri dan aplikasi teknis dalam pemindahan cairan.

Prinsip Kerja Pompa Diafragma

(sumber : www.michael-smith-engineers.co.uk)

Mari kita lanjut dengan membahas lebih dalam prinsip kerjanya. Prinsip kerja pompa diafragma didasarkan pada mekanisme gerakan diafragma elastis. Siklus kerja pompa diafragma terdiri dari langkah-langkah berikut:

1. Kontraksi Diafragma: Pada langkah pertama, diafragma berkontraksi, menekan cairan yang ada di satu sisi diafragma.
2. Aliran Cairan: Tekanan yang dihasilkan oleh kontraksi diafragma mendorong cairan ke saluran keluar.
3. Berenggang Diafragma: Setelah cairan dikeluarkan, diafragma berenggang kembali ke posisi semula, menciptakan ruang untuk cairan masuk kembali ke sisi diafragma yang berlawanan.
4. Siklus Berulang: Proses ini berulang terus-menerus, menghasilkan aliran cairan yang konsisten.

Keunggulan prinsip perpindahan diafragma adalah kemampuannya untuk mengatasi cairan dengan viskositas tinggi, bahan berbahaya, dan dosis yang sangat akurat. Hal inilah yang menjadikannya pilihan yang sangat diandalkan dalam berbagai aplikasi industri, termasuk pengolahan kimia, pengiriman bahan berbahaya, serta dalam pemindahan cairan dalam laboratorium dan aplikasi medis.

Baca Juga : Ketahui Fungsi Plunger Pump Dan Cara Kerjanya

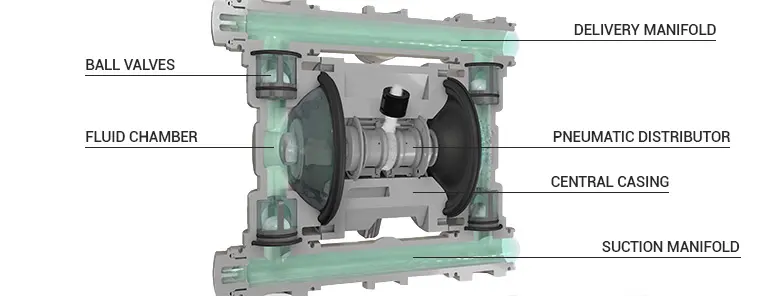

Komponen Utama Pompa Diafragma

Pompa diafragma memiliki konstruksi yang unik dibandingkan jenis pompa lainnya, dengan komponen-komponen khusus yang memungkinkan pemompaan tanpa kontak langsung antara bagian mekanis dengan fluida. Desain ini menjadikan pompa diafragma ideal untuk menangani fluida yang korosif, abrasif, atau mengandung partikel padat. Pemahaman mendalam tentang setiap komponen sangat penting untuk memastikan operasi yang optimal dan perawatan yang tepat.

1. Diafragma

Diafragma (Membrane**)** adalah komponen paling kritis yang berfungsi sebagai penghalang fleksibel antara fluida yang dipompa dengan mekanisme penggerak. Diafragma terbuat dari material elastis seperti karet, PTFE (Teflon), neoprene, Viton, atau Santoprene, yang dipilih berdasarkan kompatibilitas dengan fluida yang akan dipompa.

Saat diafragma bergerak bolak-balik, ia menciptakan perubahan volume di dalam chamber yang menghasilkan efek hisap dan dorong. Fleksibilitas dan ketahanan material diafragma menentukan umur pakai pompa dan kemampuannya menangani berbagai jenis fluida.

2. Chamber atau Pump Housing

Chamber atau Pump Housing terdiri dari dua bagian utama: wet end (sisi fluida) dan dry end (sisi mekanis). Wet end adalah ruangan tempat fluida masuk dan keluar, yang bentuknya dirancang untuk memaksimalkan displacement volume dan meminimalkan dead space.

Material chamber harus resisten terhadap korosi dan kompatibel dengan fluida yang dipompa, umumnya terbuat dari polypropylene, PVDF, stainless steel, atau material composite. Desain chamber yang baik memastikan aliran fluida yang smooth dan mengurangi turbulence yang dapat menyebabkan keausan prematur.

3. Katup Bola (Ball Valves) atau Flap Valves

Katup Bola (Ball Valves) atau Flap Valves mengontrol arah aliran fluida masuk dan keluar dari chamber. Katup inlet memungkinkan fluida masuk saat diafragma bergerak mundur menciptakan vakum, sedangkan katup outlet membuka saat diafragma bergerak maju mendorong fluida keluar.

Katup-katup ini biasanya berupa ball check valve yang terbuat dari material seperti Santoprene, PTFE, atau stainless steel. Pemilihan material katup harus mempertimbangkan viskositas fluida, ukuran partikel, dan sifat kimia fluida untuk mencegah penyumbatan atau kerusakan.

4. Mekanisme Penggerak

Mekanisme Penggerak pada pompa diafragma dapat berupa sistem pneumatik (air-operated) atau mekanis (motor-driven). Pada pompa diafragma pneumatik, udara bertekanan secara bergantian diarahkan ke belakang setiap diafragma melalui air valve yang mengendalikan siklus pemompaan.

Pada pompa diafragma mekanis, motor listrik atau mesin penggerak lainnya menggerakkan connecting rod atau cam yang dihubungkan ke pusat diafragma. Sistem pneumatik lebih cocok untuk aplikasi yang memerlukan self-priming dan operasi di lingkungan berbahaya, sementara sistem mekanis menawarkan kontrol flow rate yang lebih presisi.

5. Connection Rod atau Piston Assembly

Connecting Rod atau Piston Assembly (pada pompa diafragma mekanis) menghubungkan motor penggerak dengan diafragma. Komponen ini mengubah gerakan rotasi dari motor menjadi gerakan reciprocating yang menggerakkan diafragma.

Pada desain dual diaphragm pump, connecting rod menghubungkan kedua diafragma sehingga mereka bergerak secara sinkron namun berlawanan arah, menciptakan aliran yang lebih kontinyu dan mengurangi pulsasi.

6. Air Valve atau Pilot Valve

Air Valve atau Pilot Valve (pada pompa pneumatik) merupakan komponen kontrol yang sangat penting dalam mengarahkan udara bertekanan secara bergantian ke setiap sisi diafragma. Air valve bekerja secara otomatis, mendeteksi posisi diafragma dan mengalihkan aliran udara pada waktu yang tepat untuk mempertahankan siklus pemompaan yang konsisten.

Desain air valve yang baik memastikan switching yang cepat dan akurat, mengurangi dead time dan meningkatkan efisiensi pompa.

7. Manifold dan Port

Manifold dan Port mengatur jalur masuk dan keluar fluida serta udara (pada pompa pneumatik). Manifold dirancang untuk meminimalkan pressure drop dan memastikan distribusi aliran yang merata. Port inlet dan outlet biasanya dilengkapi dengan koneksi standar seperti flange atau threaded connection yang memudahkan instalasi dan perawatan. Desain manifold yang baik juga mempertimbangkan kemudahan akses untuk inspeksi dan penggantian komponen internal.

8. Sensor dan Instrumen Kontrol

Sensor dan Instrumen Kontrol (pada pompa modern) dapat mencakup pressure sensor, flow sensor, dan sistem kontrol otomatis yang memantau kinerja pompa. Komponen-komponen ini memungkinkan operasi yang lebih efisien, memberikan peringatan dini terhadap masalah potensial, dan memungkinkan integrasi dengan sistem kontrol proses yang lebih besar. Beberapa pompa diafragma dilengkapi dengan stroke adjustment mechanism yang memungkinkan operator mengatur kapasitas pompa sesuai kebutuhan proses.

Baca Juga : Mengenal Sea Water Pump, Manfaat, Jenis dan Pengaplikasiannya

Jenis-Jenis Pompa Diafragma

Selanjutnya setelah mengetahui cara kerja pompa diafragma, Anda perlu mengetahui bahwa pompa diafragma juga memiliki beberapa jenis. Pompa diafragma hadir dalam beberapa jenis yang dirancang untuk memenuhi berbagai kebutuhan aplikasi industri. Setiap jenis pompa diafragma memiliki karakteristik khusus yang membuatnya lebih sesuai untuk tugas-tugas tertentu.

Baca Juga : Jenis Vacuum Pump, Kegunaan dan Cara Kerjanya

Berikut adalah beberapa jenis utama pompa diafragma:

1. Pompa Diafragma Pneumatik: Jenis ini menggunakan udara terkompresi untuk menggerakkan diafragma dan memindahkan cairan. Pompa diafragma pneumatik sering digunakan dalam aplikasi yang memerlukan keandalan tinggi dan tahan terhadap bahan kimia berbahaya.
2. Pompa Diafragma Hidraulik: Pompa diafragma hidraulik mengandalkan tekanan hidrolik untuk menggerakkan diafragma. Mereka cocok untuk aplikasi di mana tekanan tinggi diperlukan, seperti dalam sistem hidrolik berat.
3. Pompa Diafragma Elektrik: Jenis ini menggunakan motor listrik untuk menggerakkan diafragma. Mereka sering digunakan dalam aplikasi yang memerlukan akurasi dosis dan pemindahan cairan yang terprogram.
4. Pompa Diafragma Solenoid: Pompa diafragma solenoid adalah jenis pompa kecil yang menggunakan solenoid (katup elektromagnetik) untuk menggerakkan diafragma. Mereka cocok untuk aplikasi yang memerlukan dosis kecil cairan.
5. Pompa Diafragma AODD (Air-Operated Double Diaphragm): Pompa diafragma AODD adalah varian pompa diafragma pneumatik yang memiliki dua diafragma. Mereka sering digunakan dalam berbagai aplikasi pemindahan cairan dan memiliki keandalan yang tinggi.

Setiap jenis pompa diafragma memiliki keunggulan dan keterbatasan sendiri, serta cocok untuk situasi aplikasi yang berbeda. Pemilihan yang tepat akan sangat bergantung pada karakteristik cairan yang dipindahkan, tekanan yang diperlukan, dan spesifikasi aplikasi industri yang spesifik.

Keuntungan Penggunaan Pompa Diafragma

(sumber : debem.com)

Penggunaan pompa diafragma membawa sejumlah keuntungan yang signifikan, yang menjadikannya pilihan yang sangat diandalkan dalam berbagai aplikasi industri.

Baca Juga : Pompa Sentrifugal: Definisi, Fungsi dan Cara Kerjanya

Beberapa keuntungan utama dari pompa diafragma adalah:

1. Toleransi terhadap Bahan Berbahaya: Pompa diafragma dirancang untuk menangani bahan cair yang bersifat berbahaya atau korosif. Diafragma yang mengisolasi cairan dari bagian pompa lainnya menjadikan pompa ini cocok untuk mengatasi bahan kimia agresif.
2. Kemampuan Mengatasi Viskositas Tinggi: Pompa diafragma mampu mengatasi cairan dengan viskositas tinggi, sehingga ideal untuk aplikasi yang melibatkan pemindahan cairan seperti lumpur, pasta, atau bahan dengan karakteristik viskositas yang tinggi.
3. Aplikasi yang Fleksibel: Pompa diafragma dapat digunakan dalam berbagai aplikasi yang melibatkan pemindahan cairan atau dosis presisi. Ini mencakup industri kimia, pengolahan air dan limbah, serta aplikasi di sektor makanan dan minuman.
4. Tidak Memerlukan Pengisian Awal (Self-Priming): Sebagian besar pompa diafragma memiliki kemampuan self-priming, yang berarti mereka dapat memulai aliran cairan tanpa perlu pengisian awal. Hal ini sangat berguna dalam situasi di mana pengisian awal cairan sulit dilakukan.

Baca Juga : Mengenal Gear Pump: Prinsip Kerja dan Keuntungannya

Aplikasi Pompa Diafragma dalam Industri

Pompa diafragma digunakan dalam berbagai industri dan aplikasi, termasuk:

1. Industri Kimia: Pompa diafragma sering digunakan dalam pengiriman bahan kimia berbahaya dan korosif. Mereka juga cocok untuk pemindahan bahan kimia dalam proses kimia industri.
2. Pengolahan Air dan Limbah: Dalam aplikasi pengolahan air limbah, pompa diafragma digunakan untuk memindahkan limbah cair, zat padat terlarut, dan bahan kimia dalam instalasi pengolahan.
3. Industri Makanan dan Minuman: Pompa diafragma digunakan dalam pemindahan bahan baku makanan, seperti saus, susu, dan sirup. Mereka juga cocok untuk dosis presisi dalam produksi makanan dan minuman.
4. Farmasi: Dalam industri farmasi, pompa diafragma digunakan untuk pemindahan bahan dalam produksi obat-obatan, vaksin, dan zat farmasi lainnya.
5. Aplikasi Medis: Pompa diafragma digunakan dalam peralatan medis, seperti perangkat dialisis dan peralatan analisis laboratorium.
6. Industri Otomotif: Pompa diafragma digunakan dalam aplikasi hidrolik dan pemindahan berbagai jenis cairan dalam industri otomotif.

Keandalan, keunggulan dalam mengatasi bahan berbahaya, dan kemampuan mengatasi viskositas tinggi menjadikan pompa diafragma solusi yang sangat diperlukan dalam berbagai situasi pemindahan cairan industri yang beragam. Dalam setiap aplikasi, pompa diafragma memainkan peran penting dalam memastikan pemindahan cairan yang efisien dan aman.
