Fungsi Oil Seal Vacuum Pump, Tanda Kerusakan, dan Cara Menggantinya

Di balik operasional vacuum pump yang mulus, ada komponen-komponen kecil yang bekerja keras menjaga agar tidak ada fluida yang bocor ke tempat yang salah. Salah satu yang paling kritis namun sering luput dari perhatian adalah oil seal, komponen penyekal berbasis karet yang melapisi poros pompa dan mencegah oli keluar dari dalam sistem.

Oil seal yang berfungsi baik tidak akan pernah terlihat atau terasa keberadaannya. Namun begitu ia mulai gagal, dampaknya langsung terasa seperti oli merembes, tekanan vakum tidak stabil, dan komponen internal pompa mulai bekerja tanpa pelumasan yang memadai.

Artikel ini akan coba memahami fungsi, tanda kerusakan, dan cara penggantian oil seal vacuum pump yang baik.

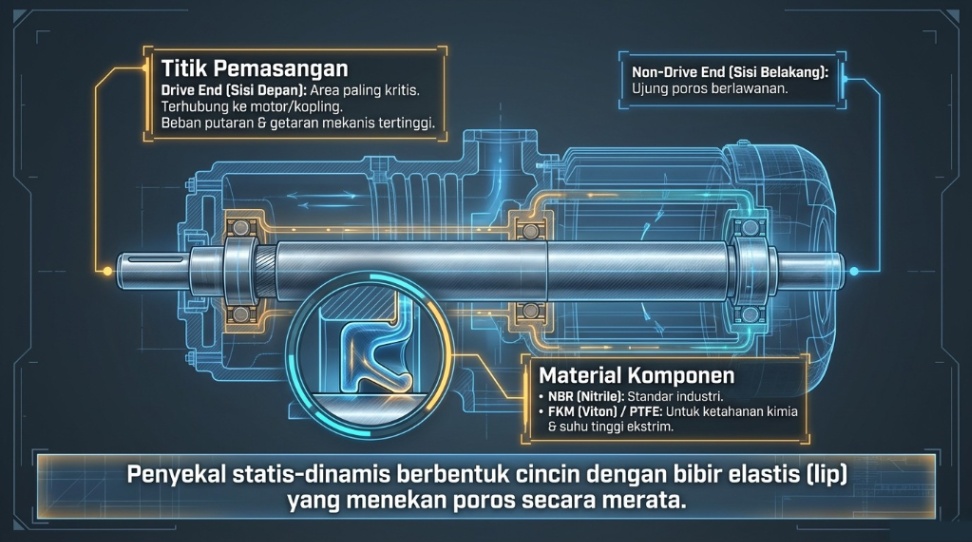

Apa Itu Oil Seal pada Vacuum Pump?

Oil seal, dikenal juga dengan sebutan lip seal atau shaft seal, adalah komponen penyekal statis-dinamis yang dipasang di sekitar poros (shaft) vacuum pump.

Bentuknya menyerupai cincin dengan bibir elastis (lip) yang menekan secara merata ke permukaan poros, menciptakan penghalang rapat antara bagian dalam pompa yang berisi oli dengan lingkungan luar.

Material oil seal umumnya terbuat dari elastomer seperti NBR (Nitrile Butadiene Rubber), FKM (Viton), atau PTFE, masing-masing dengan karakteristik ketahanan kimia dan suhu yang berbeda. Pemilihan material yang tepat sangat bergantung pada jenis oli dan uap yang terpapar pada seal selama operasional.

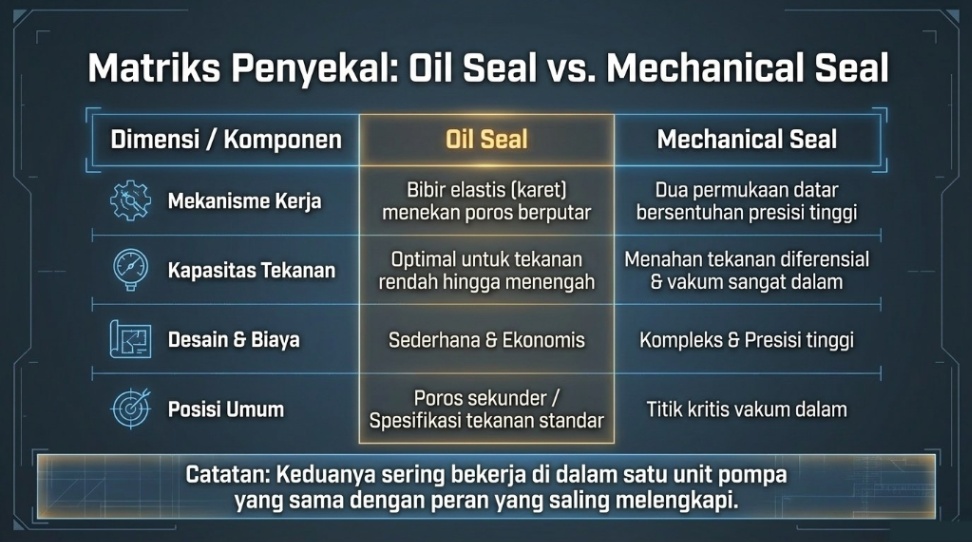

Perbedaan Oil Seal dan Mechanical Seal

Oil seal dan mechanical seal adalah dua jenis penyekal yang berbeda secara desain maupun fungsi. Oil seal bekerja dengan cara menekan bibir elastis ke permukaan poros yang berputar, desain yang sederhana, ekonomis, dan efektif untuk mencegah kebocoran oli pada tekanan rendah hingga menengah.

Mechanical seal di sisi lain menggunakan dua permukaan datar yang saling bersentuhan dengan presisi tinggi dan mampu menahan tekanan diferensial yang jauh lebih besar. Mechanical seal umumnya digunakan pada titik-titik yang menghadapi tekanan vakum sangat dalam, sementara oil seal lebih banyak ditemukan di titik-titik poros sekunder atau pada pompa dengan spesifikasi tekanan yang lebih rendah.

Keduanya bisa ada dalam satu unit pompa yang sama, masing-masing menjalankan peran di titik yang berbeda.

Baca Juga : Fungsi Impeller Pompa Sentrifugal, Jenisnya, dan Cara Memilih yang Tepat

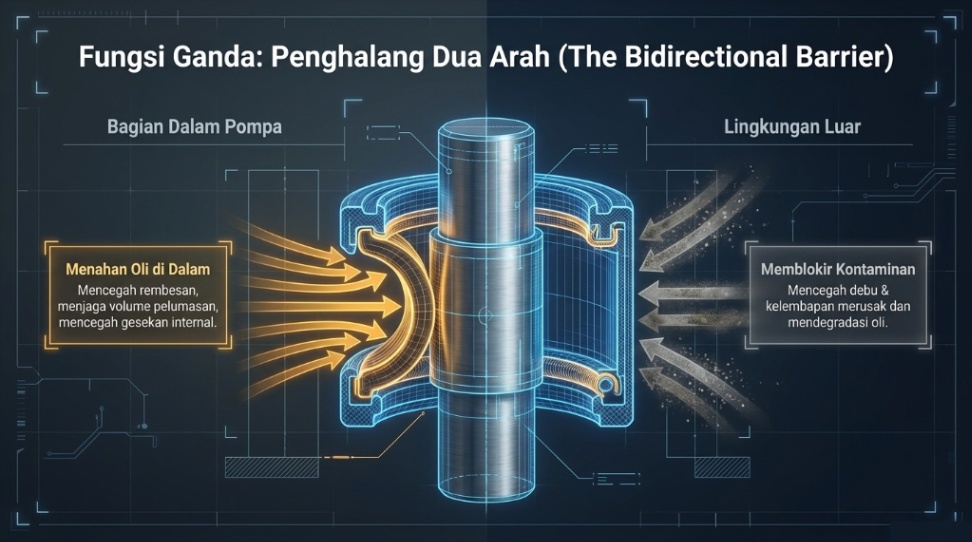

Fungsi Oil Seal dalam Sistem Vacuum Pump

Oil seal menjalankan dua fungsi utama secara bersamaan di dalam sistem vacuum pump.

• Mencegah kebocoran oli keluar dari pompa, Bibir elastis oil seal menekan rapat ke permukaan poros yang berputar, mencegah oli pelumas di dalam pompa merembes keluar melalui celah di sekitar poros. Kebocoran oli bukan hanya pemborosan, ia juga mengurangi volume oli di dalam pompa, yang pada akhirnya mempercepat keausan komponen internal akibat pelumasan yang tidak mencukupi.
• Mencegah kontaminan luar masuk ke dalam pompa, Oil seal juga bekerja dari arah sebaliknya: mencegah debu, uap air, dan partikel dari lingkungan luar masuk ke dalam sistem melalui celah poros. Kontaminan yang masuk ke dalam oli akan mempercepat degradasi oli dan merusak komponen internal pompa.

Pada rotary vane vacuum pump, jenis yang paling umum digunakan di industri, oil seal terpasang di satu atau kedua ujung poros rotor. Kondisi oil seal secara langsung menentukan apakah oli tetap bersih, terlindungi, dan berada pada volume yang sesuai.

Baca Juga : Apa itu Gas Ballast pada Vacuum Pump dan Bagaimana Prosedurnya

Di Mana Posisi Oil Seal pada Vacuum Pump?

Pada sebagian besar vacuum pump jenis rotary vane, oil seal ditempatkan di titik di mana poros rotor menembus dinding housing pompa, baik di sisi depan (drive end) maupun sisi belakang (non-drive end), tergantung desain unit.

Sisi drive end adalah posisi yang paling kritis karena di sinilah poros terhubung ke motor atau kopling penggerak. Putaran dan getaran mekanis yang lebih besar di titik ini membuat oil seal di sisi ini lebih cepat mengalami keausan dibandingkan sisi lainnya.

Mengetahui posisi oil seal pada unit pompa yang dioperasikan penting untuk inspeksi berkala, karena tanda-tanda kebocoran awal seperti rembesan oli tipis akan pertama kali terlihat di sekitar area ini.

Baca Juga : Ketahui Fungsi Plunger Pump Dan Cara Kerjanya

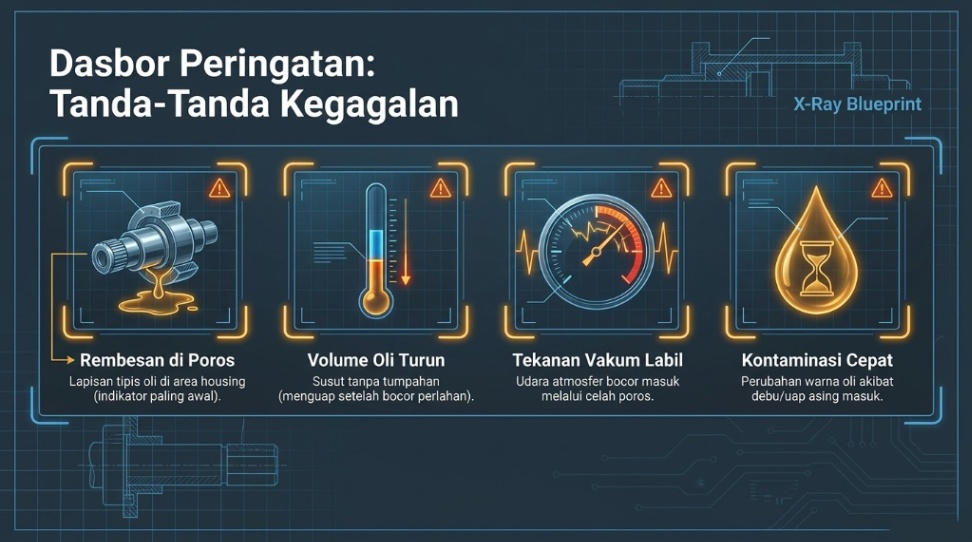

Tanda-Tanda Oil Seal Mulai Bermasalah

Oil seal jarang gagal secara mendadak. Ada tanda-tanda yang bisa dikenali lebih awal jika operator dan teknisi tahu apa yang harus dicari.

• Rembesan oli di sekitar area poros, Ini adalah tanda paling umum dan paling mudah dikenali. Lapisan tipis oli yang mulai muncul di permukaan housing di sekitar poros adalah indikasi bibir seal sudah tidak mampu menahan oli dengan sempurna. Jika dibiarkan, rembesan kecil ini akan berkembang menjadi kebocoran yang lebih besar.
• Volume oli cepat berkurang, Jika oli harus ditambah lebih sering dari jadwal normal tanpa ada tumpahan yang terlihat jelas, oli kemungkinan besar bocor secara perlahan melalui oil seal yang sudah melemah. Sebagian oli yang bocor bisa menguap sebelum sempat menggenang, sehingga tidak meninggalkan jejak yang mudah terlihat.
• Tekanan vakum tidak stabil atau menurun, Selain mencegah oli keluar, oil seal juga mencegah udara masuk dari luar. Seal yang sudah bocor memungkinkan udara atmosfer masuk ke dalam sistem melalui celah poros, mengganggu integritas tekanan vakum yang dihasilkan. Jika pompa tidak bisa mencapai atau mempertahankan tekanan target meskipun tidak ada kebocoran eksternal yang terdeteksi, oil seal perlu diperiksa.
• Kontaminasi oli lebih cepat dari biasanya, Oli yang berubah warna lebih cepat atau terlihat bercampur dengan partikel asing bisa mengindikasikan oil seal yang sudah tidak mampu mencegah kontaminan luar masuk ke dalam sistem.

Baca Juga: Gejala Umum Kerusakan Vacuum Pump yang Harus Diwaspadai

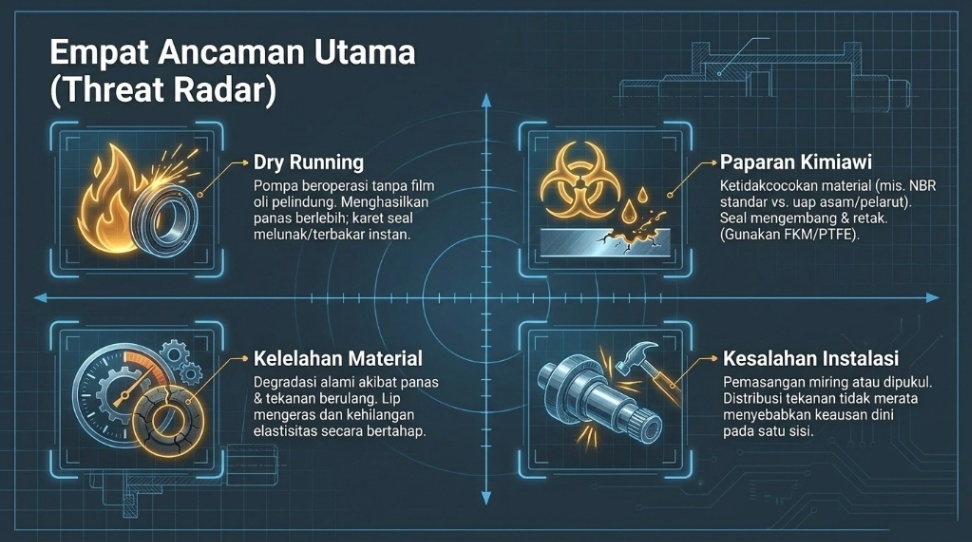

Penyebab Umum Kerusakan Oil Seal

Memahami penyebab kerusakan oil seal memungkinkan tindakan pencegahan yang tepat dan tepat waktu.

Dry Running

Dry running, kondisi pompa beroperasi tanpa oli yang memadai, adalah penyebab paling merusak bagi oil seal. Bibir elastis seal dirancang untuk beroperasi dengan lapisan film oli yang sangat tipis di antara lip dan permukaan poros.

Tanpa film oli ini, gesekan langsung antara karet seal dan poros logam menghasilkan panas berlebih yang melunakkan, mengeras, atau bahkan membakar material seal dalam waktu singkat. Bahkan satu episode dry running yang pendek sudah cukup untuk memperpendek umur oil seal secara drastis.

Kontaminasi dan Paparan Kimia

Oil seal yang terbuat dari material NBR standar memiliki ketahanan terbatas terhadap pelarut organik, bahan kimia agresif, atau uap asam.

Jika pompa digunakan untuk memproses gas atau uap yang bersifat korosif dan material seal tidak kompatibel dengan paparan tersebut, seal akan mengembang, mengeras, atau retak jauh sebelum mencapai umur pakai normalnya.

Pemilihan material seal yang tepat, FKM atau PTFE untuk aplikasi kimia, adalah langkah pencegahan yang penting.

Usia Pakai dan Kelelahan Material

Material elastomer pada oil seal mengalami degradasi alami seiring waktu akibat paparan panas, tekanan, dan gesekan yang berulang. Seal yang sudah melampaui batas umur pakainya akan kehilangan elastisitas bibirnya, lip yang mengeras tidak lagi mampu menekan merata ke permukaan poros, dan celah kebocoran mulai terbentuk.

Ini adalah keausan normal yang tidak bisa dihindari, namun bisa diprediksi dan dijadwalkan melalui program perawatan yang terstruktur.

Kesalahan Pemasangan

Oil seal yang dipasang tidak pada posisi yang tepat, dipasang miring, atau dipasang dengan alat yang tidak sesuai akan mengalami distribusi tekanan yang tidak merata pada bibirnya. Bagian tertentu dari lip akan menanggung beban lebih besar dan lebih cepat aus, membuka celah kebocoran sebelum waktunya.

Pemasangan yang benar, menggunakan alat press yang sesuai dan memastikan posisi seal tegak lurus terhadap poros, adalah syarat dasar umur pakai seal yang optimal.

Baca Juga: Pentingnya Penggunaan Sparepart Original pada Unit Vacuum Pump Becker

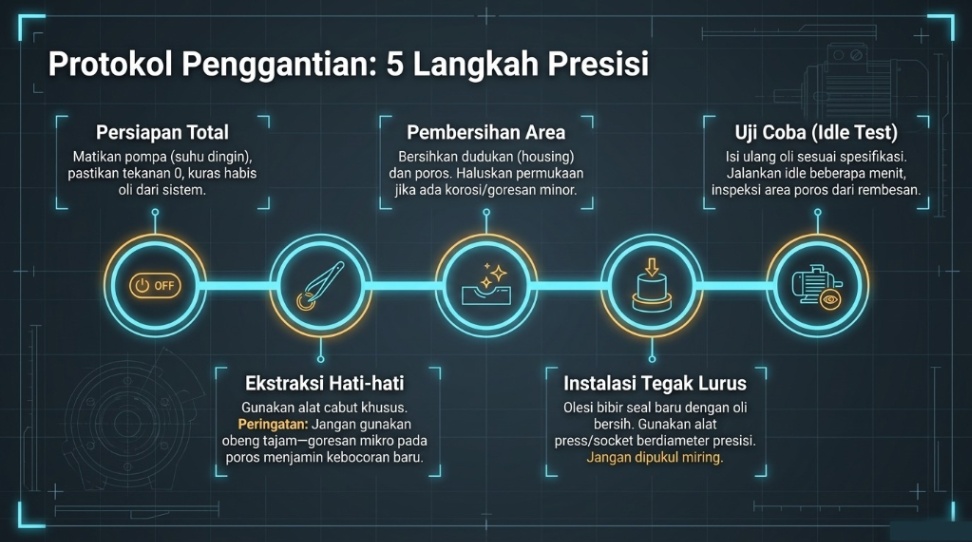

Panduan Penggantian Oil Seal Vacuum Pump

Penggantian oil seal adalah prosedur perawatan yang tergolong menengah, tidak serumit overhaul penuh, namun membutuhkan kehati-hatian agar seal baru terpasang dengan benar. Jika tidak yakin, libatkan teknisi berpengalaman untuk menghindari risiko kesalahan pemasangan.

1. Persiapan awal, Pastikan pompa dalam kondisi mati sempurna, tekanan sudah turun ke nol, dan suhu pompa sudah cukup dingin untuk ditangani. Kuras oli dari sistem sebelum membuka housing.

2. Lepas oil seal lama, Setelah poros dapat diakses, lepaskan oil seal lama menggunakan alat pencabut seal yang sesuai. Hindari menggunakan obeng atau alat tajam yang bisa menggores permukaan poros atau dudukan seal, goresan sekecil apapun dapat menyebabkan kebocoran pada seal baru meskipun seal baru dalam kondisi sempurna.

3. Bersihkan dudukan seal, Bersihkan dudukan seal dan permukaan poros dari sisa oli dan kotoran sebelum memasang seal baru. Periksa juga kondisi permukaan poros, jika ada goresan atau korosi di area kontak seal, permukaan perlu dihaluskan sebelum seal baru dipasang.

4. Pasang seal baru, Oleskan lapisan tipis oli bersih pada bibir seal baru sebelum pemasangan. Pasang seal baru menggunakan alat press atau socket berdiameter sesuai diameter luar seal. Tekan secara merata dan tegak lurus, jangan memukul salah satu sisi seal karena akan menyebabkan pemasangan miring.

5. Uji kebocoran, Isi kembali oli sesuai spesifikasi dan volume yang direkomendasikan pabrikan, lalu jalankan pompa dalam kondisi idle selama beberapa menit. Periksa area sekitar poros untuk memastikan tidak ada rembesan sebelum pompa kembali dihubungkan ke proses.

Baca Juga: Cara Merawat Vacuum Pump Agar Awet dan Optimal

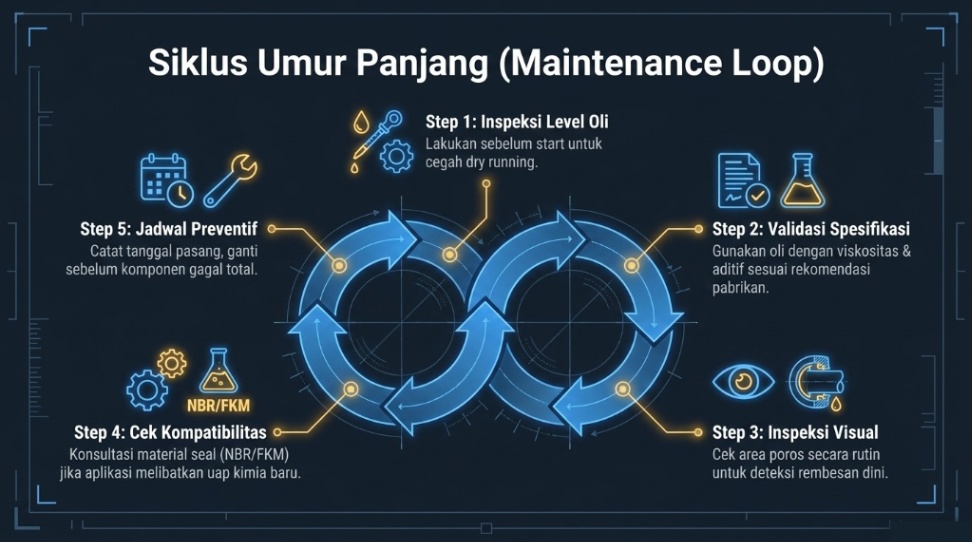

Tips Memperpanjang Umur Oil Seal

Dengan praktik operasional yang tepat, umur pakai oil seal bisa dimaksimalkan jauh melampaui ekspektasi rata-rata.

• Selalu periksa level oli sebelum start, Memastikan oli berada pada level yang direkomendasikan sebelum menyalakan pompa adalah cara paling sederhana untuk mencegah dry running yang merusak oil seal.
• Gunakan oli sesuai spesifikasi pabrikan, Oli yang tidak sesuai viskositasnya atau mengandung aditif yang tidak kompatibel dengan material seal dapat mempercepat degradasi bibir elastis. Pastikan tipe pompa Anda menggunakan oli yang tepat, terutama jika mengoperasikan vacuum pump oil lubricated.
• Jadwalkan inspeksi visual berkala, Periksa area sekitar poros secara rutin sebagai bagian dari preventive maintenance vacuum pump. Rembesan oli tipis yang terdeteksi lebih awal jauh lebih mudah dan murah ditangani dibandingkan kebocoran yang sudah berkembang parah.
• Gunakan seal dengan material yang kompatibel, Jika pompa digunakan untuk aplikasi yang melibatkan uap kimia atau pelarut, konsultasikan pemilihan material oil seal yang tepat dengan teknisi atau distributor pompa Anda.
• Catat dan jadwalkan penggantian, Oil seal memiliki umur pakai yang terbatas. Mencatat tanggal pemasangan dan menjadwalkan penggantian preventif sebelum seal benar-benar gagal jauh lebih aman dan lebih ekonomis dibandingkan menunggu kebocoran muncul.

Baca Juga : Kenapa Vacuum Pump Oil-Free Banyak Digunakan?

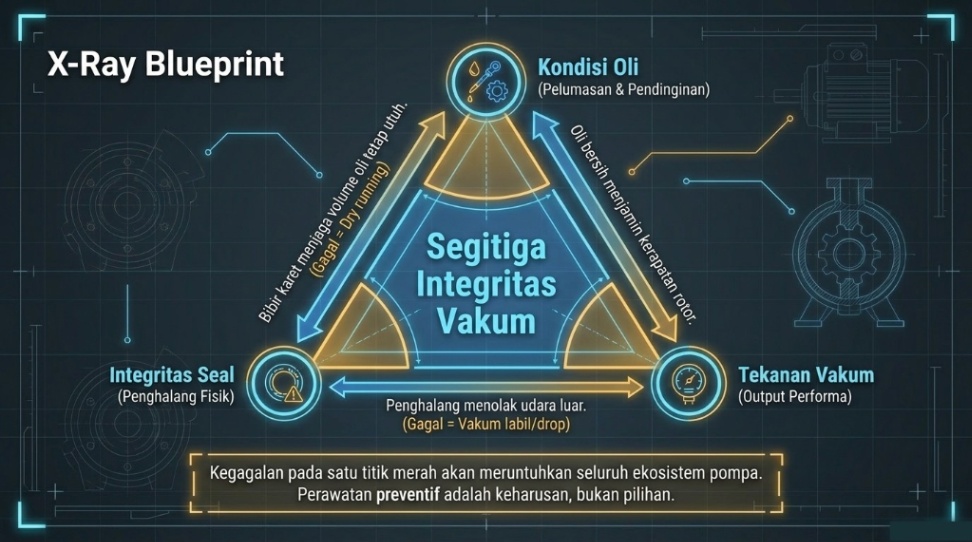

Oil seal adalah komponen kecil dengan dampak yang tidak kecil dalam sistem vacuum pump. Ia menjaga oli tetap di dalam sistem, mencegah kontaminan masuk dari luar, dan memastikan tekanan vakum yang dihasilkan pompa tetap stabil. Ketika oil seal gagal, efeknya terasa di seluruh sistem, dari performa vakum hingga kondisi komponen internal yang bergantung pada kualitas pelumasan.

Merawat oil seal dengan baik melalui inspeksi rutin, penggunaan oli yang tepat, dan penggantian yang terjadwal adalah bagian dari strategi perawatan vacuum pump yang menyeluruh.

Untuk kebutuhan spare part oil seal yang sesuai spesifikasi unit vacuum pump Anda, pastikan menggunakan komponen original dari sumber yang terpercaya. Kami sebagai distributor vacuum pump Becker, tidak hanya menjual mesin vacuum pump, Kami juga menyediakan spare part yang Anda butuhkan.

Segera hubungi sales kami untuk mendapatkan spare part dengan kualitas baik dan juga penawaran harga yang menarik.

Referensi

• Leybold GmbH. "Vacuum Technology Know How"

• Becker Pumps. "Service and Maintenance Manual"

• SKF Group. "Seals, Industrial Shaft Seals"
